Alvenaria e estrutura

Modulação das paredes (tijolo ecológico)

Status: em revisão · Planta base: 04 v05 · 18/10/2026 · PDF: para-imprimir/07_modulacao_v20.pdf (vigente; v20 de 18/10: E3 saiu e a G12 virou coluna comum, #157; v19: conferência final 17/10, v18 em antigos; com a 10 v7: #155 na regra 5, 6 mãos CB, F34 na fiada 35, V12 3,83 → 3,08, folha 29 com os chumbadores do telhado, F39–F44, PE5, LS, AD1 em Y 131,25, AD2 com entrada lateral na fiada 42) · (junto com a 03 v10, 08 v7, 09 v5, 10 v7, 11 v6 e 12 v6) · Decisões: #7, #28, #86, #90, #95–#100, #106, #109–#114, #117, #119–#121, #125, #127–#132, #134–#136, #144 · decisões novas: #147, #148, #149, #151, #152, #153, #155, #156 (decisões até #156)

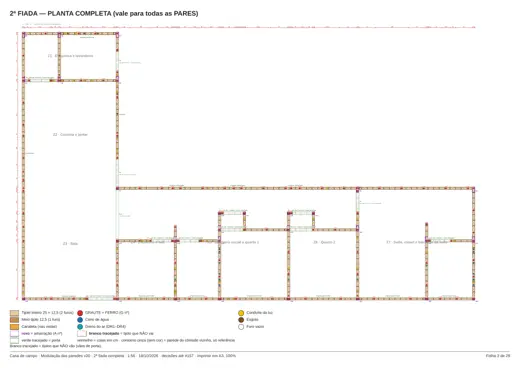

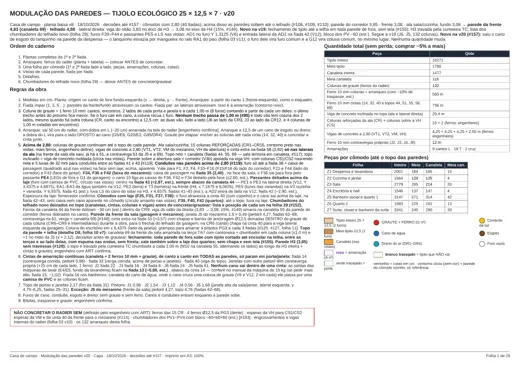

Regras [decisões #7, #28, #86, #95, #98, #106, #109, #110, #113, #117, #127, #128]

• Tijolo 25 × 12,5 × 7; peças: inteiro, meio, canaleta (inteira e meia). Módulo 12,5; fiada 7 cm; 40 fiadas = 2,80.
• Origem: canto 1 (fora, frente-esquerda). X → direita; Y da frente para o fundo.

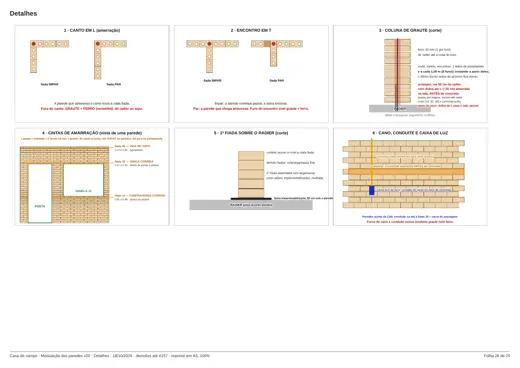

• Juntas: paredes de frente/fundo (correm em X) com junta em X múltiplo de 25 nas fiadas ímpares e deslocada 12,5 nas pares; paredes laterais (correm em Y) o contrário. Em cantos, T e cruz a parede que atravessa troca a cada fiada (ímpar: frente/fundo atravessa; par: lateral atravessa).
• Coluna de graute + 1 ferro 10 mm — PADRÃO [#95]: (1) obrigatória em cantos, encontros e nos 2 lados de cada porta e janela; (2) a partir de cada obrigatória, uma coluna a cada 1,00 m exato (8 furos); (3) o último trecho antes da próxima obrigatória fica menor que 1 m; (4) se o furo de 1,00 m tiver cano, conduíte, esgoto, dreno ou registro, a coluna recua para o furo livre anterior e a contagem segue dela. Nenhum trecho passa de 1,00 m e todo vão tem coluna dos 2 lados, mesmo quando há outra coluna (CR, canto ou encontro) a 12,5 cm: as duas vão, lado a lado (J3 ao lado da CR12 e 4 colunas de 1,00 m coladas em encontros). A J6 do jantar usa a própria CR3 como ombreira do lado da cozinha [#151]. 132 colunas (17/10: J5 nova −1, J6 +1, G132 +1 no trecho G52–G63, ver tabela), cumpre a #95.
• Cintas de amarração CONTÍNUAS [#98] (padrão de mercado): canaleta + 2 ferros 10 mm + graute, de canto a canto em todas as paredes, só param em porta ou janela — fiada 14 (0,91–0,98, contraverga corrida no peitoril das J1; na parede esquerda V1 passa contínua, sem parar, porque a J6 fica acima dela [#147]), fiada 32 (2,17–2,24, verga corrida acima de portas e janelas), fiada 40 (2,73–2,80, viga do topo). Janelas com outro peitoril têm contraverga própria (+25 cm de cada lado, 1 ferro 10 mm): J2 fiada 22, J3 fiada 16, J4 fiada 8, J6 fiada 24 (1,61–1,68; y 450–650 da planta = Y 562,5–762,5 do canto 1) [#147, #151], J5 fiada 61 [#148]. Fiada 16 nos banheiros (V6, V12, Y 62,5–225 a partir do canto 1): canaleta do cano de água; onde o cano cruza coluna (V6: G90/G98; V12: G91/G99) passa por camisa de PVC e a coluna fica. Nenhum cano sai dentro de uma cinta: as saídas das máquinas E4/E5 (fundo da lavanderia) ficam na fiada 13 (~0,88, est.), abaixo da cinta 14 — conferir no manual da máquina de 15 kg (se pedir mais alto, fiada 15, ~1,02, est.). Furos de cano/conduíte que cruzam a cinta: tapar com copinho antes de concretar.

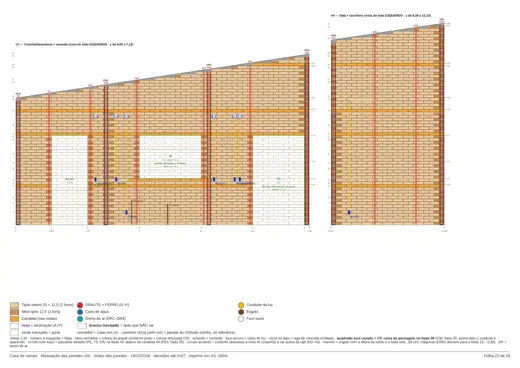

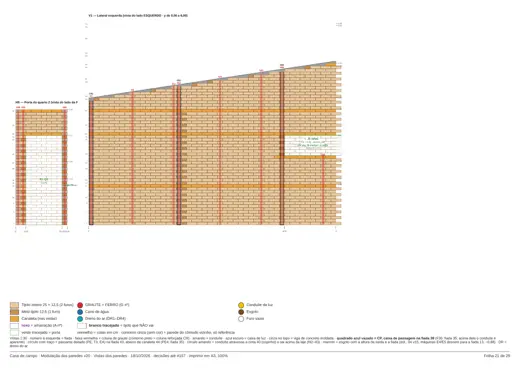

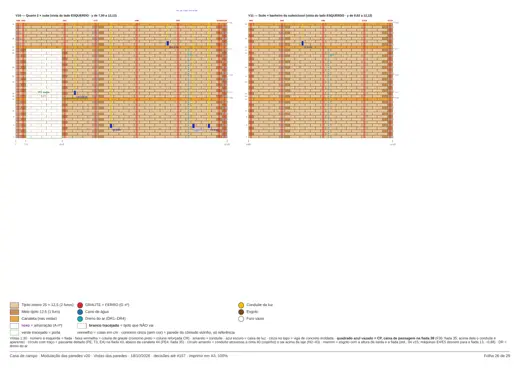

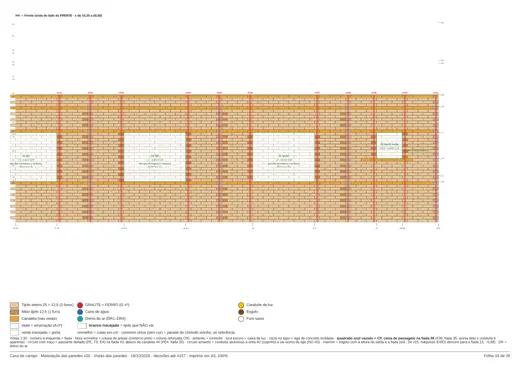

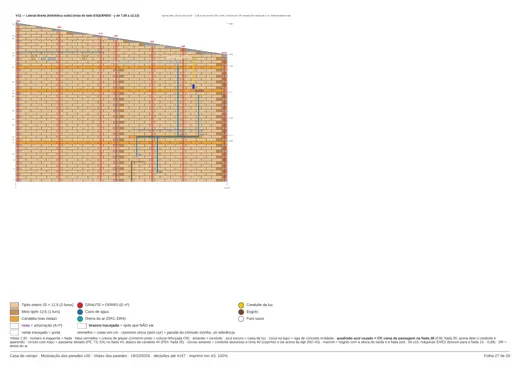

• Alturas das paredes: cômodos a 2,80 (40 fiadas). Acima disso: parede do corredor × varanda (H3) sobe até 3,85 (fiada 55, canaleta no topo); frente (H4) até 3,08 (fiada 44, canaleta); ala sala/cozinha: fundo (H1) 3,08 (fiada 44), laterais V1/V3/V4 e parede sobre a abertura (V3b) com topo inclinado 3,08 → 4,88 em viga de concreto moldada; frente da sala até a fiada 69 (parede 4,83 · telhado 4,88) em canaleta, com J5 nas fiadas 62–68 (1,50 × 0,49, x 137,5–287,5; contraverga própria na fiada 61, verga = canaleta 69 com 1,50 + 0,25 + 0,25 = 2,00 m) [#148] e cinta extra na fiada 51 (≈3,57) com chapas e barras Ø12,5 no graute das colunas para o frechal da garagem; na CR6, chapa na cinta 40 para a viga lateral; coluna x 643,75 com grampos para a PG3 a cada 3 fiadas; lateral direita (V12) oitão com viga moldada no topo 3,83 no eixo da H3 → 3,08 no eixo da H4 (15% exatos) [#149; parecer estrutural 17/10, item 1] (era 3,85 → 3,08 = 15,4%; degrau de 2 cm contra a canaleta 55 da H3). As fiadas da H3 (3,85) e da H4 (3,08) não mudam. Paredes internas param em 2,80.

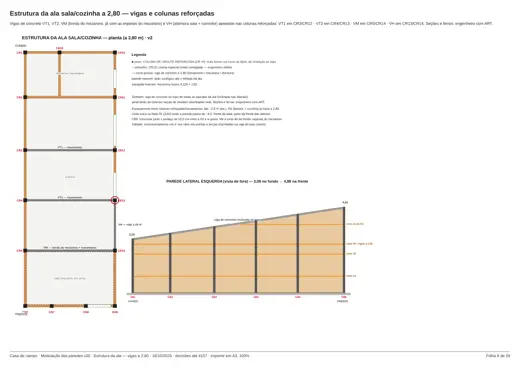

• Ala sala/cozinha [#113]: 15 colunas de graute REFORÇADAS (CR1–CR15; ferros pelo engenheiro) da fundação ao topo; vigas de concreto a 2,80: VT1 (4,25), VT2 (4,25), VM (4,25, borda do mezanino, já dimensionada, com esperas — #114) e VH (abertura sala × corredor, 2,25 livre, apoiada em CR13 e CR14); parede V3b sobre a VH com colunas CS1/CS2 nascendo na viga; cinta extra na fiada 56 (3,92) só nas laterais da ala (saiu da frente da sala).
• Conduítes e água nas paredes altas [#119, #120]: furo até a fiada 38 + caixa de passagem: F1, F2, F4, F10–F16, F21; F34 e F36 com caixa na fiada 35 (2,40), face da sala (F34: parecer eletricista final 17/10, item 4; 05 v12), F36 + passante PE4; cômodos com laje (F25, F31, F37, F38): furo atravessa a cinta 40 com copinho e sai acima da laje na fiada 42–43; passantes PE1/PE3 (V12, Y 343,75 e 468,75), PE2 (H4, X 718,75), T3 (H4, X 906,25) e EA1–EA3 (V12, ao lado da G54) com centro na fiada 43 (≈2,97, est.), sempre abaixo da canaleta 44 (espessura da laje: fornecedor confirma); 5 luvas na V3b (fiadas 41–43). K7/F8 em X 281,25. Furos novos da #153 (spec 12, desenhados na 07 v19): F42 com caixa na fiada 35 (2,40), face da sala, como o F36; F43 e F44 param na fiada 38 + caixa de passagem; o cano 10 liga as caixas do F36, F42 e F34 deitado pela face (≤2,60, est.); F39–F41 até o topo, luva na laje; passante PE5 (V3 cozinha × varanda, Y 693,75, fiada 41, est.) e luva LS do solar (H3, X 493,75, fiadas 41–43, est.).

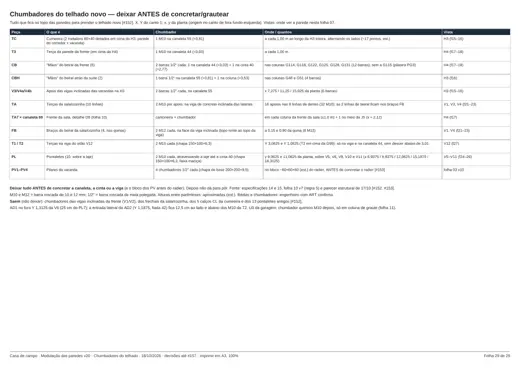

• Topo: chumbadores do telhado deixados no topo (canaletas, cintas, colunas e vigas) antes de concretar/grautear — telhado novo [#152; parecer estrutural 17/10, seções 7 e 9]. "M10" e "M12" = barra roscada de 10 e 12 mm; "1/2"" = barra roscada de meia polegada.
  • Cumeeira (2 metalons 80×40 deitados em cima da parede do corredor H3): 1 M10 na canaleta 55 a cada 1,00 m, alternando os lados (~17 pontos, est.).
  • Terça da parede da frente (em cima da H4): 1 M10 na canaleta 44 a cada 1,00 m.
  • "Mãos" do beiral da frente (6): 2 barras 1/2" cada, uma na canaleta 44 (≈3,03) e outra na cinta 40 (≈2,77), nas colunas G114, G118, G122, G125, G128, G131; sem a G115 (pilastra PG3) [parecer estrutural final 17/10, achado 1].
  • "Mãos" do beiral atrás da suíte (2, colunas G48 e G51): 1 barra 1/2" na canaleta 55 (≈3,81) + 1 na coluna (≈3,53).
  • Apoio das vigas inclinadas das varandas na H3 (x 7,275 / 11,25 / 15,025 da planta): 2 barras 1/2" cada, na canaleta 55.
  • Terças da sala/cozinha (10 linhas, chumbadas na viga de concreto inclinada das laterais): 2 M10 por apoio (16 apoios nas 8 linhas de dentro; as 2 de beiral ficam nos braços).
  • Braços do beiral da sala/cozinha (4, nas quinas): 2 M12 cada, na face da viga inclinada (a 0,15 e 0,90 da quina).
  • Terças T1 e T2 na viga do oitão V12: 2 × 2 M10.
  • Pontaletes (10, sobre a laje): 2 M10 cada até a cinta 40, em y 9,0625 e 11,0625 da planta, sobre as paredes V5, V6, V8, V10 e V11. O PL7 (X 893,75 · Y 106,25, em cima da G98) fica; a descida de água AD1 da V6 vai para o furo Y 131,25 (era 118,75), sem graute [parecer estrutural 17/10 rev.].
  • Terça T2 na viga do oitão V12 (Y 106,25, em cima da G99): os 2 M10 ficam só na viga, sem descer abaixo da canaleta 44; a entrada lateral da AD2 (Y 118,75, fiada 42) fica como está [parecer estrutural 17/10 rev.].
  • Saem os chumbadores das vigas inclinadas da frente (V1/V2), dos frechais da sala/cozinha, dos 5 calços da cumeeira e dos 13 pontaletes antigos.
  • Posição de cada chumbador: folha 07 v19 (folha 29, lista completa) e folha 10 v7. Ferros da canaleta 44 da frente dobram ~30 cm (est.) dentro da CR9. Viga do oitão da direita amarra na canaleta 55 de H3. D8: canaleta 69 amarrada na terça da sala (TA7) com cantoneira + chumbador em cada coluna (≤1,0 m), +1 amarração no meio da J5 (x ≈ 2,12) [parecer estrutural 17/10, item 2]; fechamento [#155]: toda parede de fora sobe com tijolo cortado até encostar na telha, entre as terças e ao lado delas, com espuma nas ondas, sem fresta; vale também sobre a laje dos quartos; sem chapa e sem tela (só fica chapa em cima do beiral do escritório, dentro da garagem, 11 v6). H3 sem travessas (#128): o topo agora é travado pela cumeeira, chumbada a cada 1,00 m ao longo da parede inteira (antes eram só os 5 calços e as vigas da frente) + cintas e grautes; ART confirma [parecer estrutural 17/10, item 11].
• Arranque: ferro sai 50 cm do radier, com dobra em L (~20 cm) amarrada na tela do radier, colocado antes de concretar [#100; engenheiro confirma]; a 12,5 de um cano, a dobra do L vira para o lado oposto (G5/E6, G20/E2, G95/DR4). Graute por etapas: encher as colunas até cada cinta (14, 32, 40) e concretar a cinta junto.

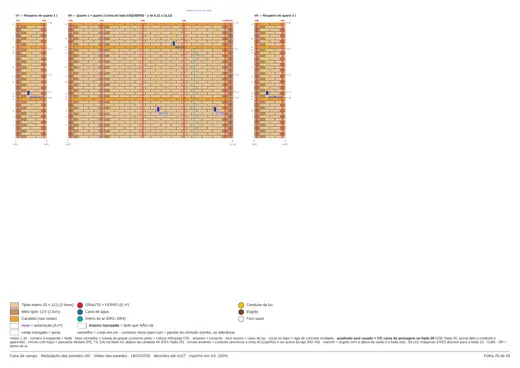

• Vãos dos roupeiros em H6 livres até o teto [#99]. Laje dos quartos 1 e 2 cobre também a entrada e o roupeiro (#154): vigotas em X + nervura de borda na frente do roupeiro, sem baixar o vão (08 v7).
• NÃO CONCRETAR O RADIER SEM: ferros das 15 CR (CR7 já em X 131,25) · 4 Ø12,5 da PG3 · esperas VH (CS1/CS2) · esperas VM e cinta 40 da frente (#114) · chumbadores PV1–PV4 com bloco ~60×60×60 (est.) [#153] · engrossamentos · 132 arranques.
• 1ª fiada com argamassa e aditivo impermeabilizante sobre faixa impermeabilizante de 30 cm no radier.
• Bitolas, traspasse, graute: engenheiro confirma.

Ajustes ao módulo [decisão #90]

• Porta da despensa: 37,5–125 (antes 41,25–128,75).
• Porta da lavanderia: 87,5–175 (antes 78,75–166,25); caixa V2/V3 desce para y 193,75.
• Janela J2 da lavanderia: 262,5–325 (antes 268,75–331,25); tomada V5 da máquina 2 vai para x 243,75 (o conduíte subia pela janela).
• Frestas J4 do corredor: 687,5–712,5 e 1225–1250.
• Janela J2 do banheiro da suíte: 1900–1962,5.
• P2 300–412,5 (1,125) e P3 575–700 (1,25), provisórias [#87, #88].
• ~~Janela J1 do jantar: parede esquerda (V1), y 725–875, peitoril 0,98 [#128].~~ Saiu: o trecho y 725–875 vira parede cheia [#147, #151].
• Janela J6 do jantar (alta, 1,50 × 0,49): parede esquerda (V1), y 475–625 da planta (Y 587,5–737,5 do canto 1), peitoril 1,68, topo 2,17, fiadas 25–31, em frente à ilha [#147, #151]. J1 passa de 4 para 3 unidades.
• Janela J5 do mezanino: frente da sala, x 137,5–287,5, 1,50 × 0,49, peitoril 4,27, topo 4,76, fiadas 62–68 [#148] (era x 187,5–250, peitoril 4,13, #127).

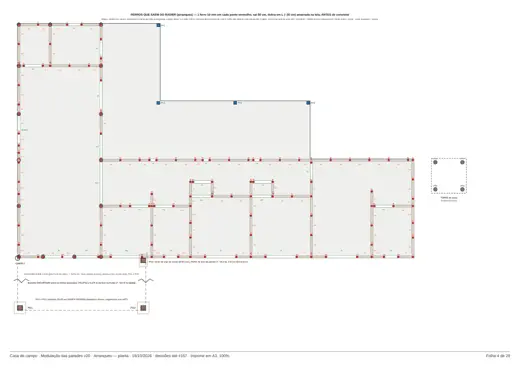

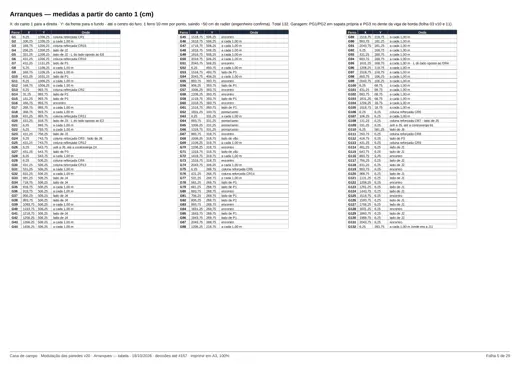

Arranques (colunas de graute) — 1 ferro 10 mm por ponto, saindo ~50 cm do radier, colocado antes de concretar

X, Y em cm a partir do canto 1, até o centro do furo.

Total: 132 colunas (inclui CR1–CR15): 131 − 1 (G109/G110 viram 1 coluna, J5 [#148]) = 130; + 1 (coluna nova da J6 [#151]) = 131; + 1 (coluna em X 6,25 · Y 393,75, no trecho G52–G63 que ficou cheio sem a J1, regra #95) = 132. Numeração (07 v19 e 03 v10, folha 6): G109 em X 231,25; G110 virou a coluna da J6; G132 nova.

Amarrações

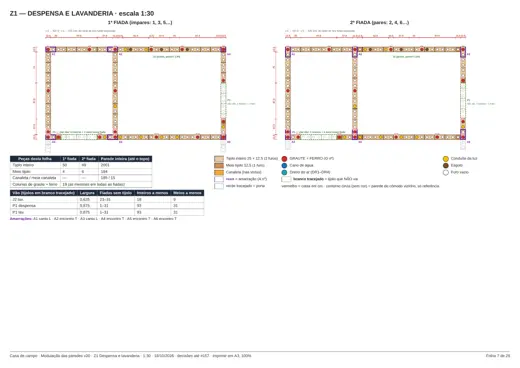

A1 canto L · A2 encontro T · A3 canto L · A4 encontro T · A5 encontro T · A6 encontro T · A7 encontro T · A8 encontro T · A9 canto L · A10 canto L · A11 canto L · A12 canto L · A13 canto L · A14 encontro T · A15 cruz · A16 encontro T · A17 encontro T · A18 cruz · A19 encontro T · A20 encontro T · A21 encontro T · A22 canto L · A23 encontro T · A24 encontro T · A25 encontro T · A26 encontro T · A27 encontro T · A28 encontro T · A29 canto L — total: 9 cantos L, 18 encontros T, 2 cruzes (igual à capa do 07).

Peças por cômodo (até o topo das paredes)

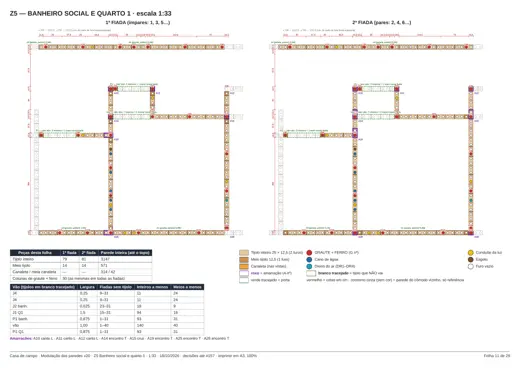

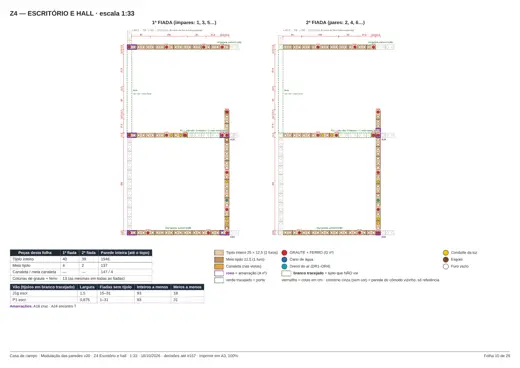

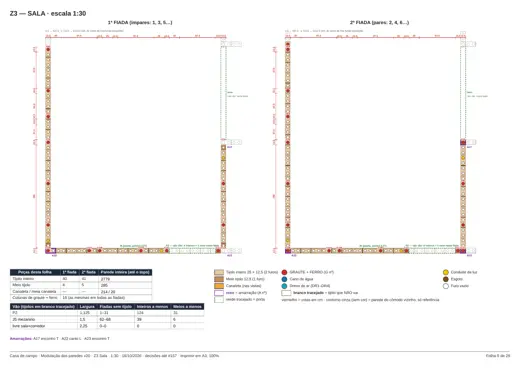

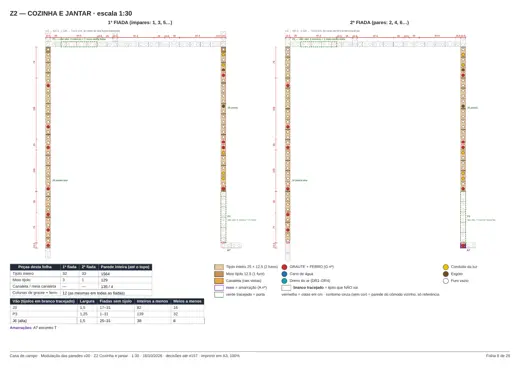

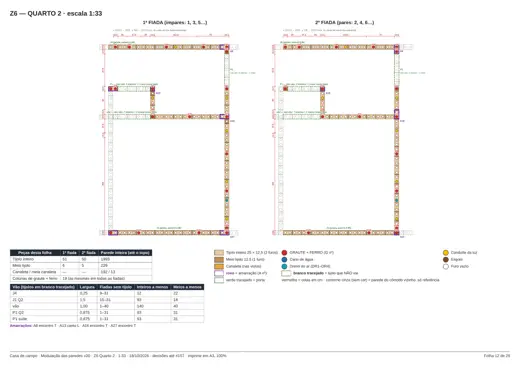

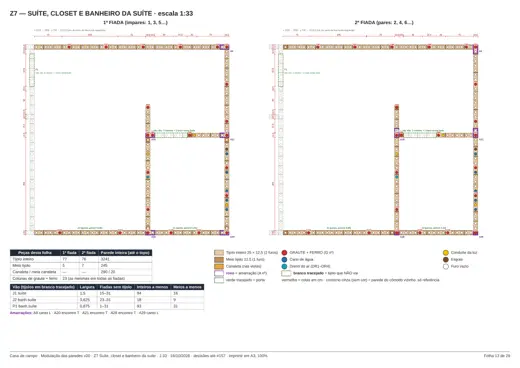

Quantidade (sem perda; comprar ~5% a mais) — 07 v19 (capa)

Revisão 17/10: J6 no lugar da J1 do jantar, J5 nova, contravergas 24 e 61.

Dúvidas abertas

• Ferros das CR, CS, vigas VT/VM/VH e viga inclinada: engenheiro com ART.
• Larguras finais de P2 e P3 (provisórias).
• Altura de saída das máquinas (E4/E5): fiada 13 ou 15, conforme o manual.
• Espessura da laje (passantes na fiada 43): fornecedor.
• Engenheiro: confirmar bitolas, traspasse e espaçamento das colunas.

Vãos — tijolos que NÃO vão

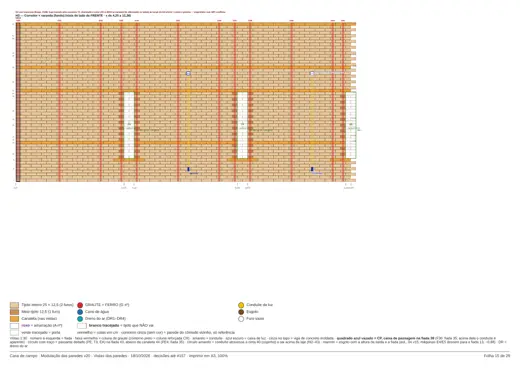

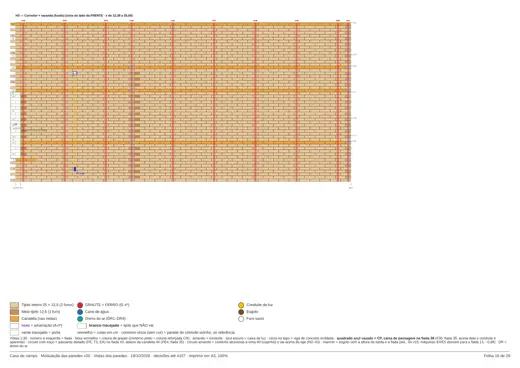

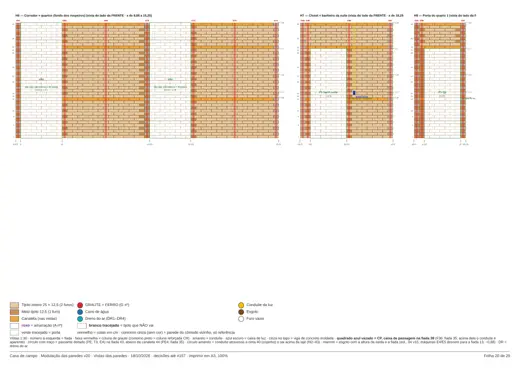

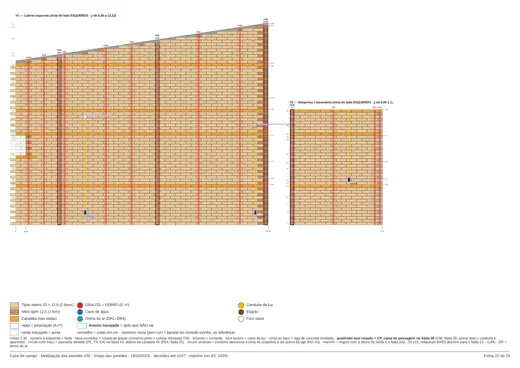

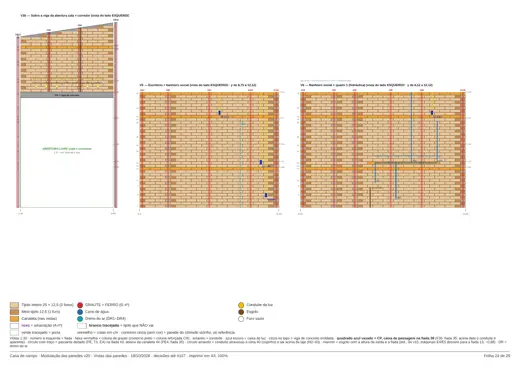

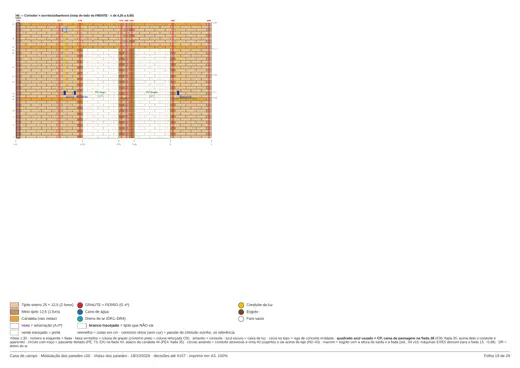

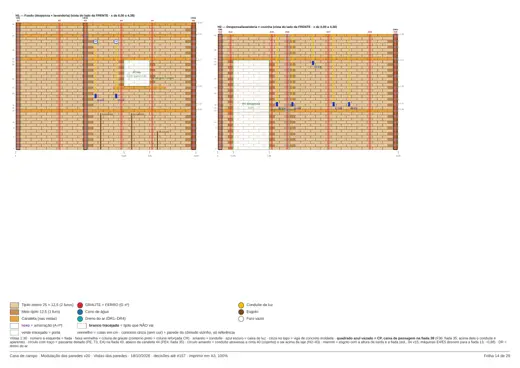

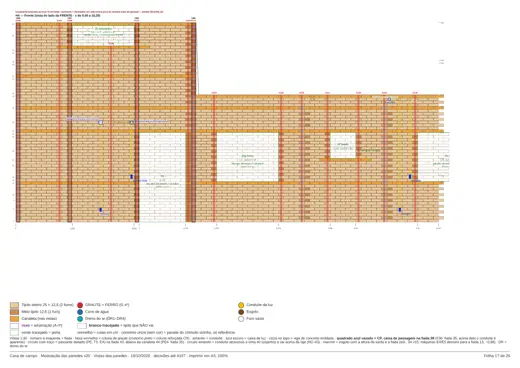

No PDF (desde a v3) os vãos de portas e janelas mostram os tijolos que não vão em BRANCO com contorno tracejado [#96]. Paredes do cômodo vizinho aparecem em branco com contorno cinza contínuo, só como referência. Serve para o pedreiro ver quantos tijolos deixam de ser assentados.

As quantidades da capa da 07 v19 (16.271 inteiros, 1.780 meios, 1.477 canaletas) já descontam esses tijolos, inclusive a J6 e a J5 novas (as fiadas 1–24 no trecho da J6 e as fiadas 1–31 no trecho da J1 antiga ficam cheias).
