Elétrica

Elétrica: pontos de luz e tomadas

Status: aprovada (17/10/2026) · Planta base: 04 v05 + planta de móveis PDF 02 v8 · 17/10/2026 · PDF: para-imprimir/05_eletrica_v12.pdf (conferência final 17/10; v11 em antigos) · Decisões: #56–#77, #119–#121, #125, #127, #128, #136, #141, #142, #144 · decisões novas: #146–#154 (decisões até #156; a #155 não muda a elétrica)

Fonte: desenho do Diego sobre a planta de móveis v04 [decisões #56–#75]. Desenhos: plantas/eletrica-v06 (pontos), conduites-v09 (canos), quadro-v05 (quadro). Revisado pelo engenheiro eletricista em 15/10/2026 e em 17/10/2026 [parecer eletricista 17/10].

O que mudou em 17/10: sofá 15 cm para a TV [decisão #146] · janela alta J6 do jantar em y 475–625, sem caixa nem furo embaixo [decisões #147, #151] · J5 do mezanino 1,50 × 0,49 em x 137,5–287,5 [decisão #148] · telhado novo, canos aparentes nas paredes, vigas e terças T1/T2/T3/U0 [decisão #152] · +7 tomadas da norma e luzes do corredor numa travessa de cano galvanizado [decisão #153] · nomes novos: CC1–CC5 (luzes, interruptor e tomada do corredor), "DR da casa" e "DR da cozinha" [parecer eletricista 17/10].

Como ler

• Coordenadas em cm, iguais às da folha dos canos (04): origem no canto de FORA do fundo à esquerda; x → para a direita, y → para a frente.
• Ponto na parede: x,y = centro da caixa na face da parede. Fica no centro de um furo do tijolo (12,5 em 12,5); esse furo e os de cima/baixo por onde passa o cano NÃO levam graute nem ferro [decisão #47].
• Luz de teto: x,y = centro da luz.
• Alturas = do piso pronto até o meio da caixa.
• Itens com "mesma caixa" ficam lado a lado numa caixa 4×2.
• Não colocar duas caixas costas com costas na mesma parede.
• "G1" nesta especificação e na folha 05 é a luz da garagem; as colunas de graute (G1–G132) são as da 07 v19 (132 colunas) [parecer eletricista final 17/10, item 7].
• Nomes que não se repetem [parecer eletricista 17/10]: CC1–CC5 = luzes, interruptor e tomada do corredor · C1–C23 = circuitos do quadro · DR da casa / DR da cozinha = proteções do quadro (DR1–DR4 são os drenos, #144) · F1–F44 = furos de conduíte · a luz V1 da lavanderia não é a parede V1 (esquerda) nem as vigas inclinadas V1/V2 da folha 10 v5, que saem com o telhado novo [decisão #152].

Alturas padrão [ref: prática de mercado; decisões #58, #62, #65]

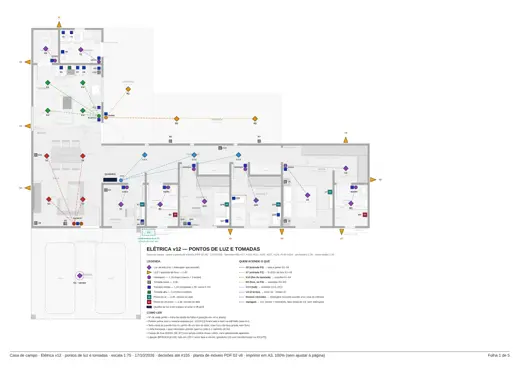

Pontos

Total: 24 luzes de teto, 9 LEDs de fora, 13 interruptores, 37 tomadas (12 baixas, 24 médias, 1 alta) — eram 30, +7 da norma [decisão #153] —, 4 pontos de ar, 2 chuveiros, 1 sensor de presença (na luz G1), 1 quadro.

Quem acende o quê

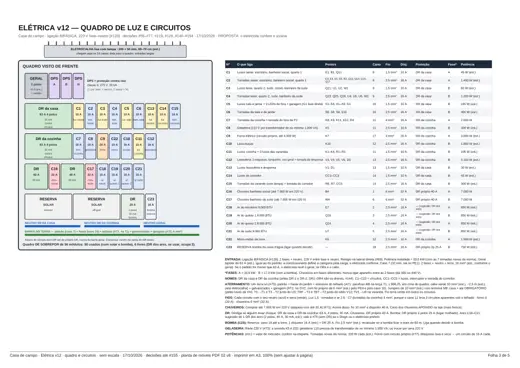

Circuitos do quadro [decisões #70–#75] — proposta; o eletricista confere e assina

Desenho: plantas/quadro-v05. Rede 220 V, bifásica [#128]. Potências (est.) = valores de mercado, conferir no aparelho comprado.

Chuveiro acima de 7.000 W: fio de 10 mm² e disjuntor de 40 A.

Potência das 7 tomadas novas: 100 W cada (est., mínimo da NBR 5410 para tomada de uso geral). C7 em 4 mm² por causa do agrupamento de 3 circuitos no cano 11, aparente sob o telhado [parecer eletricista 17/10, plano único seção 5].

• Quadro DE SOBREPOR (parede de 12,5 não comporta embutido), 56 módulos (50 usados), já com 2 reservas para o solar (inversor e off-grid, 4 módulos cada), com eletrocalha lisa com tampa ~100×50 mm, 60–70 cm (est.) em cima, onde chegam os 18 canos.
• Bifásico [#128]: disjuntor geral bipolar 63 A (est.), igual ao do padrão; o eletricista confirma com a concessionária (se ela limitar a menos, revê o geral, os DRs e o cabo). Nunca ligar aparelho entre as 2 fases.
• Disjuntor geral do quadro com a mesma corrente do geral do padrão. DR da casa e DR da cozinha (antes DR-1 e DR-2): 63 A, 4 polos, 30 mA (servem se o geral for até 63 A). Chuveiros: DR próprio de 40 A, 30 mA.
• DR dos ares (sugestão): 1 DR de 2 polos, 40 A, 30 mA (est.) para C18–C21 (gasta 2 dos 6 módulos livres → 52 usados). Vale a #75 (ares sem DR) se o Diego ou o eletricista preferir [parecer eletricista 17/10, plano único seção 5].
• DPS (proteção contra raio): classe II, 275 V, 20 kA: 2 fases + N.
• Neutro: uma barra depois do DR da casa, uma depois do DR da cozinha e a geral. Neutro de circuito com DR nunca na barra geral.
• Terra único [#75]: o terra do padrão vem no cano 7 e a haste do jardim liga na mesma barra. A #75 deixa os ares sem DR; o terra único não é motivo para isso, ver a sugestão do DR dos ares acima.
• Fases: A ≈ 16,6 kW, B ≈ 17,0 kW (com a bomba e as 7 tomadas novas); total ≈ 33,6 kW; chuveiros em fases diferentes (05 v12 f3).
• Forno com circuito próprio [#77]. Máquinas lava e seca → um circuito de 16 A para cada.

Proteção contra choque (DR) conforme o desenho do quadro [ref: NBR 5410].

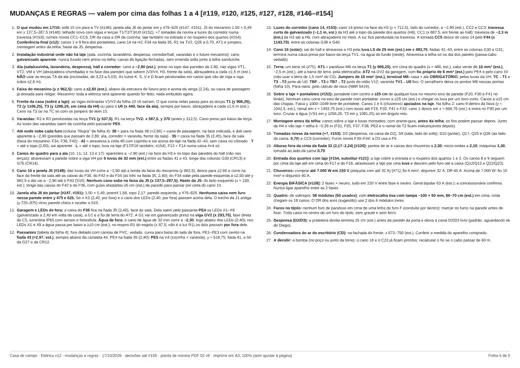

Regras para a obra

• Telhado novo e instalação industrial [#119, decisão #152]: onde não há laje (sala, cozinha, lavanderia, despensa, corredor/hall, varandas e o futuro mezanino) a instalação é INDUSTRIAL: cano galvanizado aparente, nunca furado nem preso na telha; caixas de ligação fechadas, sem emenda solta junto à telha sanduíche.
  • Ala (sala/cozinha, lavanderia, despensa), hall e corredor: cano a ~2,90 (est.), preso no topo das paredes de 2,80, nas vigas de concreto VT1, VT2, VM e VH (abraçadeira chumbada) e na face das paredes que sobem (V3/V4, H3, frente da sala), abraçadeira a cada ≤1,5 m (est.). NÃO usar as terças TA da ala (ficam entre 3,23 e 5,03, inclinadas). As luzes K, S, V e D ficam penduradas em canos que vão de viga a viga (vãos ≤2,6 m) [parecer eletricista 17/10, plano único item 11].
  • Faixa do mezanino (y ≥ 962,5): cano a ≤2,60 (est.), abaixo da estrutura do futuro piso e acima da verga (até 2,24), ou caixa de passagem já deixada para religar [plano único item 11].
  • Frente da casa (sobre a laje): as vigas inclinadas V1/V2 da folha 10 v5 saíram. O que corria nelas passa para as terças T1 (y 906,25), T2 (y 1106,25), T3 (y 1206,25, em cima da H4) ou para o U0 (x 440, face da ala), sempre por baixo, com abraçadeira a cada ≤1,5 m (est.) [parecer estrutural 17/10, seções 6 e 9]. Cano preso na T3 ou na TC só com os jumpers TC→T1 e T3→T2 ligados (ver terra, abaixo) [parecer eletricista final 17/10, item 6].
  • Varandas: R2 e R3 penduradas na terça TV1 (y 537,5); R1 na terça TV2 (y 370) [folha 05 v12; parecer eletricista final 17/10, item 8]. Cano preso por baixo da terça [parecer estrutural 17/10, seção 6].
  • Nenhum furo de parafuso no tijolo em cima de uma linha de furo F (conduíte por dentro): marcar os furos na parede antes de fixar.
• Regra por furo (coluna "Regra" da tabela de furos; paredes que passam de 2,80: ala sala/cozinha, parede corredor × varanda, frente da sala): para na fiada 38 (≈2,66) + caixa de passagem — F1, F2, F4 (face da lavanderia); F10–F14 (face da cozinha, F13+F14 numa caixa 4×4); F15, F16, F21, F44 (face do corredor); F43 (face do jantar); dali cano aparente a ~2,90 (est.) · F34, F36, F42: caixa na fiada 35 (2,40), face da sala (faixa do mezanino) [F34: parecer eletricista final 17/10, item 4]; F36 + passante PE4 · F25, F31, F37, F38 (cômodos com laje): atravessa a cinta 40 com copinho e sai acima da laje na fiada 42–43, sem caixa no cômodo (F25 sai acima da laje do escritório, no cano 8) · F3, F5–F9: até o topo (2,80), sai aparente · F19, F20, F22–F24, F26–F30, F32, F33, F35, F39–F41: até o topo, luva na laje · F17/F18: entrada do quarto, luva na laje (#154; 05 v12).
• Canos do quadro para a ala (10, 11, 12, 13, 17): correm aparentes a ~2,90 (est.) presos na face da H3 e no topo das paredes do hall (não nas terças) e atravessam a parede sobre a viga VH (abertura sala × corredor) por 5 luvas de 32 mm (est.) entre as fiadas 41 e 43, longe das colunas G30 (CR13) e G76 (CR14).
• Luzes da sala: S1/S2 pendentes de cabo longo presos no cano galvanizado que vai de viga a viga (lâmpada a ~2,6–3,0, est.); S3/S4 pendentes, com o ramal a ≤2,60 (est.) na faixa do mezanino, e passam para baixo do mezanino quando ele existir. A S4 fica em cima do encosto do sofá depois da #146: é pendente, não atrapalha. As caixas S5/S6/S7 ficam com 0,70 livre atrás do sofá [decisão #146]. Mezanino: toda a elétrica será aparente (industrial) quando for feito — nada embutido agora.
• Janela alta do jantar J6 [decisões #147, #151]: 1,50 × 0,49, peitoril 1,68, topo 2,17, parede esquerda (V1), y 475–625. Nenhuma caixa nem furo na V1 entre y 475 e 625 (o furo subiria pela janela). Conferido: nenhum ponto da sala/cozinha cai nesse trecho abaixo de 1,68; só o X3 (2,40, por fora, 23 cm acima do topo) e o cano dos LEDs a 2,40, por fora. O trecho da J1 antiga (y 725–875) virou parede cheia e recebe a S10.
• Janela do mezanino J5 [decisão #148]: 1,50 × 0,49, x 137,5–287,5, peitoril 4,27, topo 4,76. Nenhum cano sobe pela face da frente da sala nessa faixa. A haste de abrir da J5 (maxim-ar) fica do lado esquerdo (x ≈ 150, est.), longe das caixas do F42 e do F36, presa com guias afastadas ≥5 cm (est.) da parede para passar por cima do cano 10 [parecer eletricista final 17/10, item 12].
• Porta P3 com vidro [decisão #153]: R4/R5 continuam na parede, fora do vão; nada muda.
• Metalon e canos galvanizados ligados ao terra do quadro: AT1 = parafuso M8 na terça T1 (y 906,25), em cima do quadro (x ≈ 480, est.), cabo verde de 10 mm² (est.), ~2,5 m (est.), até a barra de terra, pela eletrocalha [parecer eletricista final 17/10, item 5] · AT2 na GV2 da garagem (x 293,75; a viga do meio fica, #153), com fio próprio de 6 mm² (est.) até a barra de terra, pelo PE4 e pelo cano 10 (não usar o terra de 1,5 mm² do C5) · jumper de 10 mm² casa × ala OBRIGATÓRIO (a ala fica só parafusada no U0), passado junto dos canos pelas luvas da VH · jumpers de 10 mm² (est.) com terminal M8 entre as peças do telhado que não se tocam: TC→T1 e T3→T2 junto do U0; TBF→T3 e TB7→T2 junto do oitão V12; varanda: jumper fixo TV1→U0 [parecer eletricista final 17/10, item 6] · serralheiro deixa os pontos M8 nessas pontas (folha 10 refeita) [parecer estrutural 17/10, seções 9 e 10; plano único item 11]. Para-raios: a confirmar pelo cálculo de risco (NBR 5419), provável que não precise.
• Montagem antes da telha [15_telhado; parecer eletricista final 17/10, item 9]: canos sobre a laje e luvas montados, com arame-guia, antes da telha; os fios podem passar depois. Junto da H4 o vão laje × telha é ~0,26 m: F31, F35, F37, F38, PE2 e o ramal da T2 ficam inalcançáveis depois.
• Entrada dos quartos com laje [#154, substitui #121]: os canos 8 e 9 seguem por cima da laje até em cima do F17 e do F18, atravessam a laje por uma luva e descem pelo furo até a caixa (Q12/Q13 e Q22/Q23). Desenhado na 05 v12.
• Sobre a laje × pontaletes [plano único item 10, decisão #152]: 10 pontaletes nos eixos x 693,75 / 893,75 / 1206,25 / 1518,75 / 1831,25, nas linhas y 906,25 (T1) e 1106,25 (T2). Pontalete com centro a ≥25 cm de qualquer luva no mesmo eixo de parede (conferido: F20, F30 e F41 ficam a 25 cm, no limite; as demais a mais). Nenhum cano corre no eixo de parede com pontalete: correr a ≥25 cm (est.) do eixo e chegar na luva por um toco curto atravessado. Canos a ≥15 cm das chapas dos pontaletes. A faixa y 1000–1049 (canos 1–7 e 18) fica livre de pontalete. Canos 1 e 6 (chuveiros) apoiados na laje. Na 05 v12: cano 9 dentro da faixa (y ≈ 1042,5, est.), com ramal em x ≈ 1493,75 (est., 25 do eixo da V10) e tocos curtos até F19, F20, F41 e F33; cano 1 sai da faixa em x ≈ 868,75 (est.), desce até y 1131,25 e entra no F30 por um toco (longe do PL7 e da AD1); cruzar a água (VS1 em y 1056,25, T3 em y 1081,25) só em ângulo reto [parecer eletricista final 17/10, item 2].
• Cano 10 [decisão #148]: das luvas da VH (~2,90) corre a ~2,90 (est.) até a borda da faixa do mezanino (y 962,5), desce para ≤2,60 (est.) e corre deitado na face da frente da sala até a caixa do F36 (2,40), a caixa do F42 (2,40) e a caixa do F34 (fiada 35, 2,40); do F34 sobe pela V1 a ≤2,60 até y 962,5 e daí vai a ~2,90 até o F43 [parecer eletricista final 17/10, item 4]. Nenhum cano sobe na faixa da J5 (x 137,5–287,5).
• Cano 14 e luzes do corredor [decisão #153]: cano 14 preso na face da H3, lado do corredor, a ~2,90 (est.). CC2 e CC3: travessa curta de cano galvanizado (~1,1 m, est.) da H3 até o topo da parede dos quartos (H6, 2,80). CC1 (x 687,5, em frente ao hall): travessa de ~2,3 m (est.) da H3 até a H5, com abraçadeira no meio [parecer eletricista final 17/10, item 3]. A luz pendente fica na travessa (mantém a #74).
• Cano 16 (solar): sai do hall e atravessa a H3 por uma luva de 25 mm (est.) perto do hall (x 493,75, fiada 41–43, entre as colunas G30 e G31) [plano único item 4]; termina numa caixa presa por baixo da terça TV1 (y 537,5), a 1ª atrás da cumeeira, na água do fundo (oeste), pela #3; atravessa a telha só no dia dos painéis (passa-cabo vedado).
• Caminho dos canos [decisão #67]: NADA embaixo do piso. Cômodos com laje: cano por cima da laje, com luva atravessando a laje em cima de cada furo usado. Sem laje: no alto, cano galvanizado aparente a ~2,90 (est.) nas paredes e vigas (≤2,60 na faixa do mezanino; nas varandas, por baixo das terças) [decisão #152]; a descida até a caixa é por dentro do furo do tijolo, com conduíte deixado pronto.
• Toda caixa de parede no centro de um furo do tijolo; o cano desce ou sobe por dentro dos furos, sem graute.
• Caixas de fora (R4/R5, R6, R7) com tampa contra chuva.
• Cano do ar separado do cano de cobre do ar.
• 9 LEDs: cano galvanizado aparente preso por fora da parede, a 2,40 [decisão #65]. O cano de água de 32 mm de fora corre a ~2,30, abaixo dele; os dois passam por fora do respiro R1 (centro y ≈ −12, folha 04) [plano único item 12].
• TV: cano aparente estilo industrial a partir da S8, por trás do rack (x 12,5–57,5, y 940–1120), até a caixa da TV (~1,10, est.) [decisão #64].
• Lugar do inversor e das baterias do solar: decidir depois; não ficam dentro do quadro [decisão #66].

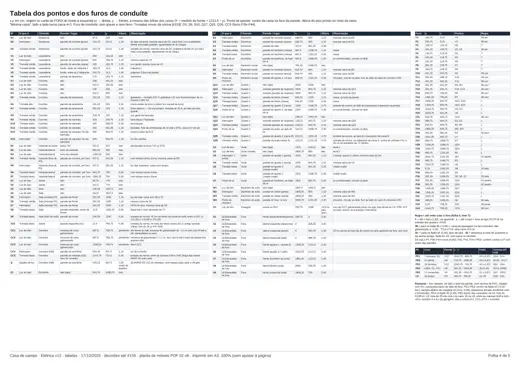

Furos de conduíte — para a planta dos tijolos [decisões #47, #67, #90]

Cada furo vai do ponto até onde diz a coluna "Regra" [#119]. Sem graute e sem ferro. x,y = centro do furo (mesma origem da tabela de pontos). Em cômodo com laje: luva atravessando a laje em cima do furo. Ver também para-imprimir/07_modulacao_v19.pdf.

D3 usa o F5 (mesma caixa da D2).

Total: 44 furos de conduíte (eram 38; +6 das tomadas da norma). F42 e F43 ficam a ≥12,5 das colunas de hoje; com a J5 e a J6 novas as colunas da frente da sala e da V1 mudam (07 refeita): conferir de novo antes das paredes.

Passantes (furo deitado, camisa de PVC, vedado, curva para baixo do lado de fora)

Centro na fiada 43 (≈2,97, est.), sempre abaixo da canaleta 44 (3,01–3,08); espessura da laje: o fornecedor confirma. PE4 é a exceção (2,40).

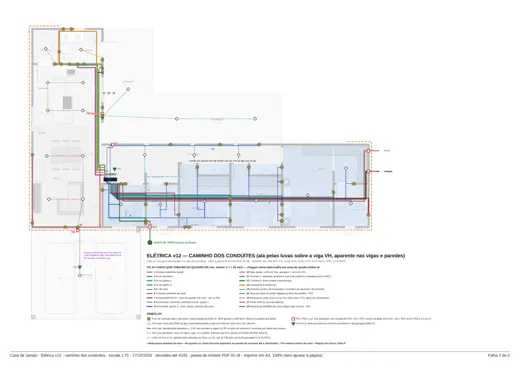

Os 18 canos que chegam ao quadro [decisões #68, #70]

Todos de 25 mm, menos o 7 (32 mm). No quadro, os canos chegam pela eletrocalha em cima do quadro. Desenho: plantas/conduites-v09.

Dúvidas abertas (zerar antes de aprovar)

• Potência da bomba (poço a >20 m, #128): se a bomba ficar no poço longe (>60 m de cabo), recalcular.
• Altura das luzes pendentes [decisão #74].
• Colunas novas da frente da sala (#148) e da V1 (#151): conferir F42, F43, PE5 e o F34 contra a 07 refeita antes das paredes.
• DR dos ares: sugestão; vale a #75 se o Diego ou o eletricista preferir.
• D2/D3 da despensa: prateleira direita encurtada 25 cm (est.) para a caixa ficar livre (padrão, aguardando ok do Diego) [parecer eletricista final 17/10, item 11].
• Concessionária confirma o geral de 63 A.
• Condensadora do escritório (CD, x 672–750 na frente, est.): conferir a medida do aparelho.
