Canos sob o radier e esgoto
Ir para um assunto (11)

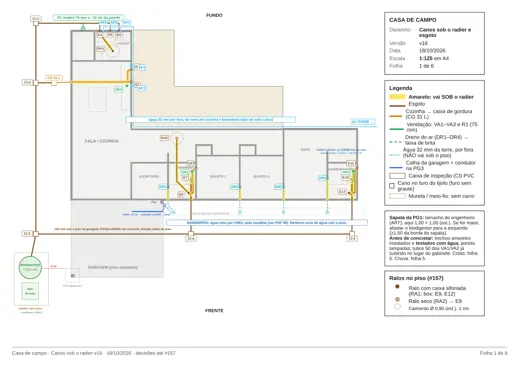

Medidas a partir do canto 1 (fora, frente-esquerda): X → para a direita; Y → da frente para o fundo (m). [decisão #44]

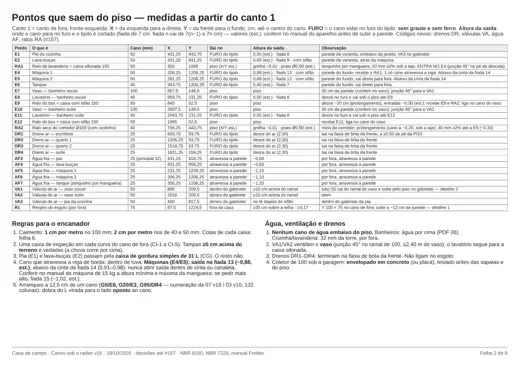

Pontos que saem do piso [decisão #47]
Medidas em cm a partir do canto 1 (X → direita; Y da frente para o fundo), até o centro do cano. Furos do tijolo a cada 12,5 cm (centro a 6,25 do módulo); furo usado por cano NÃO leva graute nem ferro. Altura da saída: onde o cano para no furo (fiada n vai de 7(n−1) a 7n cm); valores (est.), conferir no manual do aparelho antes de subir a parede. Nenhum cano sai dentro de uma cinta (fiadas 14, 32, 40).
| Ponto | O que é | Cano (mm) | X (cm) | Y (cm) | Sai no | Altura da saída (est., conferir no manual) | Observação |
|---|---|---|---|---|---|---|---|
| E1 | Pia da cozinha | 50 | 431,25 | 843,75 | FURO (sem graute) | 0,50 · fiada 8 | parede da varanda, embaixo da janela; VA3 no gabinete |
| E2 | Lava-louças | 50 | 431,25 | 931,25 | FURO (sem graute) | 0,60 · fiada 9, com sifão | parede da varanda, atrás da máquina [parecer hidráulico 17/10, item 9] |
| RA1 | Ralo da lavanderia = caixa sifonada 150 (grelha com encaixe para a mangueira do tanquinho) | 50 | 300 | 1065 | piso | grelha −0,01 (est.) | no meio do piso livre entre as máquinas e o tanquinho; o tanquinho esvazia por mangueira aqui; sai em 50 mm (≥2%, ~1,6 m, est.) e entra no E4 por junção 45° no pé da descida, antes da viga de borda [#157]. O antigo E3 (cano do tanquinho na parede da despensa) saiu |
| E4 | Máquina 1 | 50 | 206,25 | 1206,25 | FURO (sem graute) | ~0,88 · fiada 13 (abaixo da cinta 14), com sifão | parede do fundo; recebe o RA1; 1 só cano atravessa a viga. Conferir no manual da máquina de 15 kg; se pedir mais alto, fiada 15 (~1,02) |
| E5 | Máquina 2 | 50 | 281,25 | 1206,25 | FURO (sem graute) | ~0,88 · fiada 13 (abaixo da cinta 14), com sifão | parede do fundo, sai direto para fora; idem E4 |
| E6 | Tanque | 40 | 343,75 | 1206,25 | FURO (sem graute) | 0,45 · fiada 7 | parede do fundo, sai direto para fora |
| E7 | Vaso — banheiro social | 100 | 857,5 | 148,5 | piso | piso | 30 cm da parede (conferir no vaso) + junção 45° 100×50 para o VA1 |
| E8 | Lavatório — banheiro social | 40 | 893,75 | 231,25 | FURO (sem graute) | 0,50 · fiada 8 | desce no furo e vai sob o piso até E9 (entra a −0,30, est.) |
| E9 | Ralo do box = caixa com sifão 150 + prolongamento ~20 cm (est.) | 50 | 840 | 52,5 | piso | piso | recebe E8 e RA2 com entradas a −0,30 (est.); saída 50 a ~−0,37 (est.) liga no cano do vaso [#157] |
| RA2 | Ralo seco do corredor Ø100 com grelha e cestinho | 40 | 756,25 | 443,75 | piso | grelha −0,01 (est.) | no meio do corredor, na linha da porta do banheiro social; tubo começa a −0,20 (abaixo da laje), 40 mm ≥2% (~4,75 m, est.), reto em X 756,25, passa sob a soleira da P1 e entra na E9; o sifão da E9 segura o cheiro [#157] |
| E10 | Vaso — banheiro suíte | 100 | 2007,5 | 148,5 | piso | piso | 30 cm da parede (conferir no vaso) + junção 45° 100×50 para o VA2 |
| E11 | Lavatório — banheiro suíte | 40 | 2043,75 | 231,25 | FURO (sem graute) | 0,50 · fiada 8 | desce no furo e vai sob o piso até E12 |
| E12 | Ralo do box = caixa com sifão 150 | 50 | 1985 | 52,5 | piso | piso | recebe E11; liga no cano do vaso |
| DR1 | Dreno ar — escritório | 25 | 693,75 | 93,75 | FURO (sem graute) | desce do ar (2,30) | sai na faixa de brita da frente, a ≥0,50 do pé da PG3 |
| DR2 | Dreno ar — quarto 1 | 25 | 1206,25 | 93,75 | FURO (sem graute) | desce do ar (2,30) | sai na faixa de brita da frente |
| DR3 | Dreno ar — quarto 2 | 25 | 1518,75 | 93,75 | FURO (sem graute) | desce do ar (2,30) | sai na faixa de brita da frente |
| DR4 | Dreno ar — suíte | 25 | 1831,25 | 156,25 | FURO (sem graute) | desce do ar (2,30) | sai na faixa de brita da frente |
Nenhum cano de água embaixo do piso [decisão #79]. Água fria (AF3–AF7 por fora): ver especificacoes/13_agua_fria.md. Arranques a 12,5 cm de um cano (numeração da 07 v19 / 03 v10): G20/E2, G5/E6, G95/DR4 (a G12 virou coluna comum: o E3 saiu, #157) — a dobra do L vira para o lado OPOSTO ao cano. Conferido na 07 v19: esses números não mudaram (a revisão de 17/10 só mexeu na G108, G109, G110 e na G132 nova). Parede esquerda da sala/jantar (V1): nenhum cano de esgoto, dreno ou água desce nela. A J6 (1,50 × 0,49, peitoril 1,68) fica em y 475–625 da planta (Y 587,5–737,5) [decisão #151]; o trecho da antiga J1 (y 725–875 da planta) agora é parede cheia. A CG e a CI-2 ficam enterradas fora da casa, na linha da pia (Y ~844), longe da janela [parecer hidráulico 17/10, M2].
Esgoto externo [traçado do Diego + decisão #44]
Caixas de inspeção de PVC (CI-1 a CI-5) e caixa de gordura simples de PVC, 31 L (CG, pia + lava-louças). Coletores de 100 mm, caimento 1%/m; ramais 40–50 mm, 2%/m. Tampas das caixas ≥5 cm acima do terreno, vedadas. CI-1 canto fundo-esquerda (2,50 à esquerda da casa, 0,50 atrás); CG 1,20 à esquerda da casa na linha da pia; CI-2 2,50 à esquerda na mesma linha; CI-3 2,50 à esquerda, 2,40 à frente da casa; CI-4 e CI-5 2,40 à frente da casa, alinhadas com os vasos. Coletor da frente passa sob o piso da garagem (instalar antes do piso dela, sem caixa dentro da garagem): envelopado em concreto (10 cm, est.) ou com placa, porque fica a ~0,6 do piso da garagem (est.) < 0,80; testar antes das sapatas e do piso. Biodigestor 1.500 L/dia (até 11 pessoas a 130 L), centro em X −2,90 (est.), a ≥1,50 da sapata da PG1 (sapata desenhada com 1,00 × 1,00, est.; se o engenheiro aumentar, afastar o biodigestor para a esquerda), com mureta ou meio-fio em volta dele e do leito de lodo (carro não passa) + leito de lodo a 0,30 m [ref: catálogo Fortlev]. Poço do outro lado da casa, a >20 m (#128) [NBR 7229]. Sumidouro: saiu da lista de pendências, mas NÃO sai do desenho [decisão #150]. O biodigestor precisa de destino para a água tratada. Fica no desenho: área reservada na frente-esquerda (sem carro, sem aterro, fora do caminho da chuva) e o cano de saída do biodigestor até ela (caída ≥1%, est.). Regra de obra: o tamanho sai do teste de infiltração feito na obra, antes de cavar [decisão #150; NBR 13969]; fundo a ≥1,50 do lençol, a ≥1,50 da casa e das sapatas (est.); poço a >20 m (#128) [parecer hidráulico 17/10, item 4].

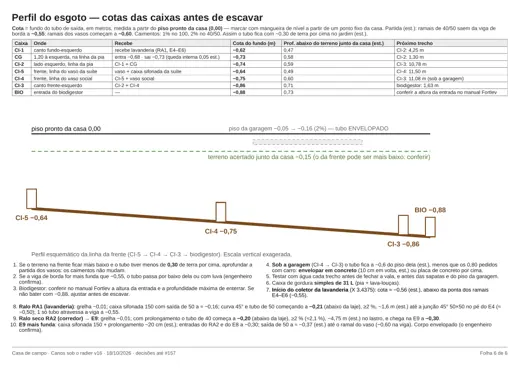

Perfil do esgoto (04 v16 f6) — referência piso pronto 0,00, est.
RA1 começa a −0,21 e chega ao pé do E4 a ~−0,50 · RA2 começa a −0,20 e chega à E9 a −0,30 · E9 sai a ~−0,37 [#157] · CI-1 −0,62 · CG entra −0,68 / sai −0,73 · CI-2 −0,74 · CI-5 −0,64 · CI-4 −0,75 · CI-3 −0,86 · entrada do biodigestor −0,88 (conferir no manual Fortlev). Início do coletor da lavanderia (X 343,75) ~−0,56, abaixo da ponta dos ramais E4–E6 [parecer hidráulico 17/10, item 11]. Partidas: ramais 40/50 a −0,55 na viga de borda, vasos a −0,60. Mínimo de 0,30 de terra por cima no jardim (aprofundar a partida se o terreno da frente for mais baixo).

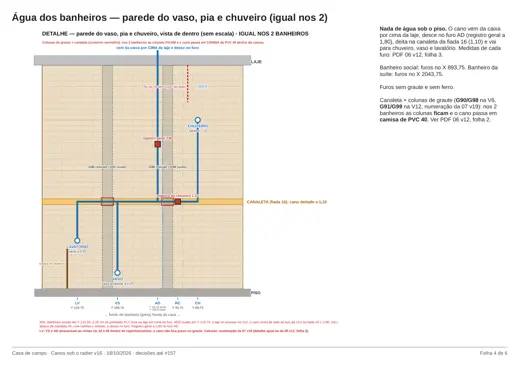

Água dos chuveiros
Saiu do radier [decisão #79]: os banheiros recebem água por cima, pela canaleta. Ver especificacoes/13_agua_fria.md.
Drenos dos ares [decisão #44]
25 mm, descem na parede sob o aparelho, passam sob o piso até a frente e terminam na faixa de brita da frente (04 v15 f5). Não ligam no esgoto.

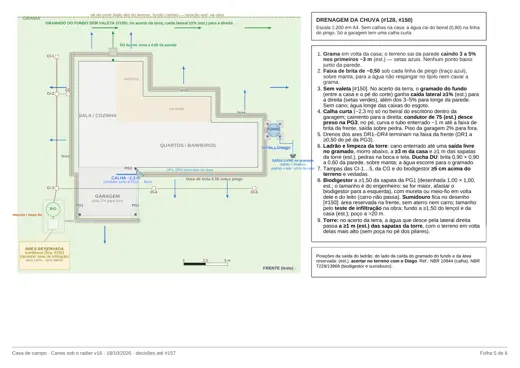

Chuva [#128, #150]
Grama; platô caindo 3–5% nos primeiros ~3 m (est.); faixa de brita ~0,50 sobre manta sob todo o pingo. Sem valeta [decisão #150]: no acerto da terra, o gramado do fundo (entre a casa e o pé do barranco) ganha caída lateral de ≥1% (est.) para um dos lados, além dos 3–5% para longe da parede — sem cano e sem valeta; não mandar a água para o lado das caixas do esgoto [plano único 17/10, seção 5; parecer hidráulico 17/10, item 5]. Calha curta da garagem com condutor Ø75 (est.) na PG3, enterrado ~1 m até a faixa da frente; tampas das CI, CG e biodigestor ≥5 cm acima do terreno, vedadas (04 v15 f5). No acerto da terra, a água que desce pela lateral direita passa a ≥1 m (est.) das sapatas da torre, com o terreno em volta delas mais alto (sem poça no pé dos pilares) [parecer hidráulico final 17/10, item 11; 04 v15 f5, nota 9]. Ladrão e limpeza da caixa d'água: saída livre no gramado, morro abaixo, a ≥3 m da casa (est.) [decisão #150] — ver especificacoes/13_agua_fria.md.
Pendências
Altura de saída das máquinas: conferir no manual (fiada 13 ou 15) · tamanho da sapata da PG1 (engenheiro; mexe na distância do biodigestor). Eletrodutos: nenhum sob o piso [decisão #67]. (Valeta e sumidouro saíram das pendências [decisão #150]; o sumidouro continua como regra de obra, acima.)
Caixa d água
Fica numa TORRE fora da casa, na lateral direita [decisões #104, #105, #108, #111, #115]. Ver especificacoes/13_agua_fria.md e PDF 06 v12.
Ventilação do esgoto [decisão #48]
| Ponto | O que é | Cano | X (cm) | Y (cm) | Onde |
|---|---|---|---|---|---|
| VA1 | Válvula de ar — ramal do vaso social | 50 | 866 | 209,5 | tubo 50 sai do ramal do vaso (junção 45°, ≤2,40 m), sobe pelo piso no gabinete; válvula ≥10 cm acima do ramal |
| VA2 | Válvula de ar — ramal do vaso suíte | 50 | 2016 | 209,5 | idem |
| VA3 | Válvula de ar — pia da cozinha | 50 | 400 | 817,5 | tê depois do sifão, no gabinete |
| R1 | Respiro aberto | 75 | 87,5 | 1224,5 | fora da casa, atrás da despensa; centro a ~12 cm da face da parede do fundo (y planta ≈ −0,12) [parecer estrutural, item 15] |

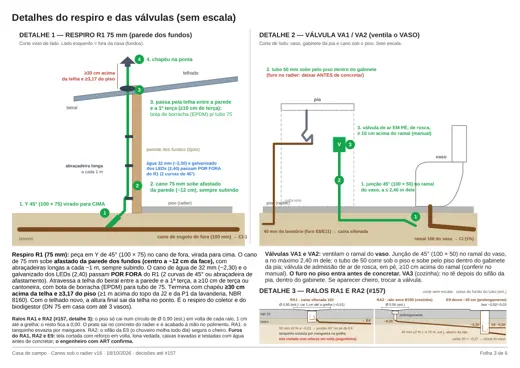

Válvula: em pé, de rosca, acessível, ≥ 10 cm acima do ramal (conferir no manual). O furo do tubo de 50 no piso entra antes de concretar. Respiro: Y 100 × 75 virado para cima no cano de fora; tubo de 75 sobe AFASTADO da parede dos fundos, com centro a ~12 cm da face (abraçadeira mais longa), abraçadeiras a cada ~1 m [parecer estrutural, item 15; plano único 17/10, item 14]. O cano de 32 mm (~2,30) e o galvanizado dos LEDs (2,40) passam POR FORA do R1, com 2 curvas de 45° ou abraçadeira de afastamento (~10 cm, est.) [plano único 17/10, item 12; parecer hidráulico 17/10, item 2]. Atravessa a telha do beiral entre a parede e a primeira terça, a ≥10 cm (est.) de qualquer terça TA ou cantoneira e fora do fechamento D8, com peça de vedação de borracha (EPDM, tipo bota) para tubo de 75 [decisão #49; parecer hidráulico 17/10, M6]. Ponta com chapéu ≥30 cm acima da telha onde ela passa e ≥3,17 do piso (≥1 m acima do topo da J2 e da P1 da lavanderia, a menos de 4 m) [NBR 8160; parecer hidráulico 17/10, item 14 e M4]. Com o telhado novo [decisão #152], a altura final sai da telha no ponto (não usar número fixo).
Água fria (cozinha, lavanderia, banheiros) e saídas da caixa
Ver especificacoes/13_agua_fria.md [decisões #79, #80, #115, #120, #128, #150].
Ralos RA1 e RA2 [#157]
Caída do piso só num círculo de Ø 0,90 (est.) em volta de cada ralo, 1 cm mais baixo no ralo, feita na própria concretagem do radier e acabada à mão no polimento; o resto do piso fica a 0,00. RA1, RA2 e a E9 com prolongamento atravessam a laje inteira: tela cortada e reforçada em volta, lona vedada no corpo da caixa, E9 envelopada; tudo nivelado, amarrado e testado com água antes de concretar (engenheiro com ART confirma o reforço). Mangueira do tanquinho até o RA1. Opcional: depois da junção do RA1 no E4, o trecho comum até a CI-1 em 75 mm (dá folga de vazão).
