Planta e cômodos

Medidas dos cômodos, portas, janelas e móveis

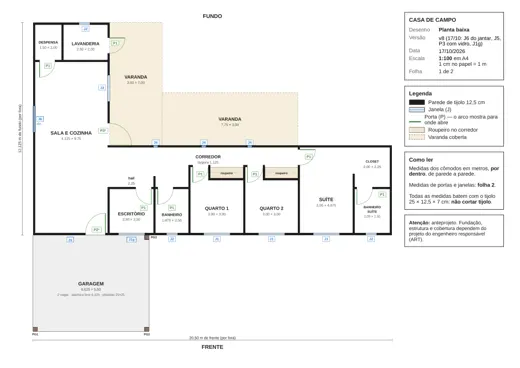

Folha 01 · Planta baixa v8

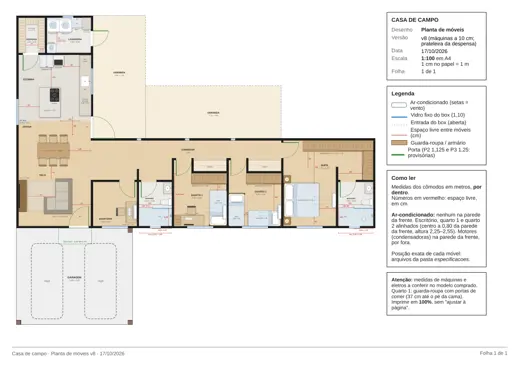

Folha 02 · Planta de móveis v8

Planta base (anteprojeto 04 v05 — ajustes ao módulo #90; P2/P3 #87–#89; janela do jantar e garagem #125–#128; revisão 17/10 #146–#153)

Status: vigente · 17/10/2026 · PDF: para-imprimir/01_planta_baixa_v8.pdf e 02_planta_moveis_v8.pdf (conferência final 17/10; v7 em antigos) · Decisões: #87–#90, #102, #125, #127, #128 · decisões novas: #137, #144, #146–#153

Origem: canto de FORA, fundo-esquerda da casa. x → direita, y → frente. cm. Paredes 12,5.

Casa 20,50 × 12,125 por fora · 135,7 m² fechados · varandas 44,25 m² · garagem 36,4 m² (6,625 × 5,50, #125) · total coberto 216,4 m².

Cômodo	Por dentro (m)	x de–até	y de–até
Despensa	1,50 × 2,00	12,5–162,5	12,5–212,5
Lavanderia	2,50 × 2,00	175–425	12,5–212,5
Sala e cozinha	4,125 × 9,75	12,5–425	225–1200
Corredor	livre 1,125 (1,00 nas portas); ralo RA2 no meio, na linha da porta do banheiro social (#157)	437,5–1512,5	712,5–825
Escritório	2,50 × 2,50	437,5–687,5	950–1200
Banheiro social	1,875 × 2,50	700–887,5	950–1200
Quarto 1	3,00 × 3,00 (+ mini corredor 1,00 × 0,75)	900–1200	900–1200
Quarto 2	3,00 × 3,00 (+ mini corredor 1,00 × 0,75)	1212,5–1512,5	900–1200
Roupeiros do corredor	nicho 0,625	1012,5–1200 e 1325–1512,5	825–887,5
Suíte	3,00 × 4,875	1525–1825	712,5–1200
Closet	2,00 × 2,25	1837,5–2037,5	712,5–937,5
Banheiro da suíte	2,00 × 2,50	1837,5–2037,5	950–1200

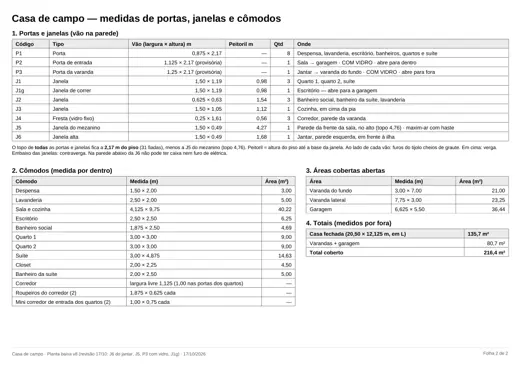

Vãos

Código	Onde	Posição	Vão	Peitoril	Abre
P1	despensa	parede de baixo, x 37,5–125 (#90)	0,875 × 2,17	—	para a cozinha
P1	lavanderia	parede da varanda, y 87,5–175 (#41, #90)	0,875 × 2,17	—	para a varanda, folha para o fundo
P1	escritório	parede do fundo, x 587,5–675	0,875 × 2,17	—	para dentro, folha à direita
P1	banheiro social	parede do fundo, x 712,5–800	0,875 × 2,17	—	para dentro
P1	quarto 1 / quarto 2	x 912,5–1000 / 1225–1312,5, y 812,5	0,875 × 2,17	—	para o mini corredor
P1	suíte	parede esquerda, y 725–812,5	0,875 × 2,17	—	para dentro
P1	banheiro da suíte	parede do fundo, x 1850–1937,5	0,875 × 2,17	—	para dentro
P2	entrada	frente da sala, x 300–412,5	1,125 × 2,17 (provisória, #87), com vidro (#128)	—	para dentro, dobradiça à direita (#89)
P3	jantar → varanda	parede da varanda, y 575–700	1,25 × 2,17 (provisória, #88), com vidro (#153)	—	para FORA, dobradiça no lado y 7,00, folha encosta na parede do corredor (#89)
J1	quarto 1, quarto 2, suíte	frente: 975–1125 / 1287,5–1437,5 / 1600–1750 (a J1 do jantar saiu, #147)	1,50 × 1,19	0,98	—
J6	jantar (alta)	parede esquerda, y 475–625, em frente à ilha (#147, #151); ombreiras CR3 (y 468,75) e coluna nova (y 631,25)	1,50 × 0,49	1,68 (topo 2,17, fiadas 25–31)	a definir (padrão: maxim-ar); nenhuma caixa elétrica na parede abaixo dela
J1g	escritório	frente, x 487,5–637,5, abre para dentro da garagem	1,50 × 1,19	0,98	de correr (#125, revisão 15/10)
J2	banheiros, lavanderia	762,5–825 / 1900–1962,5 (frente); 262,5–325 (fundo) (#90)	0,625 × 0,63	1,54	—
J3	cozinha	parede da varanda, y 300–450	1,50 × 1,05	1,12	—
J4	corredor	parede da varanda, x 687,5 / 962,5 / 1225 (#90)	0,25 × 1,61	0,56	vidro fixo
J5	sala (mezanino futuro)	parede da frente, x 137,5–287,5 (#148)	1,50 × 0,49	4,27 (topo 4,76)	maxim-ar com haste (#153)

Garagem [#125, #127, #128]

6,625 × 5,50 = 36,4 m², abertura livre 6,125. Pilastras de tijolo 25×25: PG1 (X 12,5 · Y −537,5) e PG2 (X 650 · Y −537,5) em sapata própria (tamanho: engenheiro); PG3 no dente do radier (X 650 · Y −12,5, canto 1; x 637,5–662,5 da planta, rente ao escritório, depois da janela). Piso −0,05 junto à casa → −0,16 na frente (2%, est.), ≥3 cm abaixo da soleira da P2. Calha curta só no beiral do escritório (~2,3 m), condutor junto à PG3 (#128). Detalhes: folha 11 v6.

Sala e cozinha

Status: aprovada (12/10/2026), atualizada · Planta base: 04 v05 · 17/10/2026 · PDF: para-imprimir/01_planta_baixa_v8 e 02_planta_moveis_v8 · Decisões: #39, #41, #54, #59, #64, #67, #87–#90, #125, #127, #128 · decisões novas: #137, #144, #146–#148, #151, #153

Ir para um assunto (7)

Coordenadas: cm, a partir do canto de dentro FUNDO-ESQUERDA do cômodo (x → direita, y → frente).

Medidas

Interno 4,125 × 9,75 [planta]. Cozinha no fundo, jantar no meio, sala na frente.

Aberturas

Código	Parede	Posição	Vão	Peitoril	Abre	Origem
P1 despensa	fundo	x 25–112,5 (#90)	0,875 × 2,17	—	para a cozinha	[planta]
J3	direita (varanda)	y 75–225	1,50 × 1,05	1,12	—	[planta]
P3	direita (varanda)	y 350–475	1,25 × 2,17 (provisória), com vidro [#153]	—	para fora, folha na parede do corredor	[planta]
abertura do corredor	direita	y 487,5–712,5	—	—	—	[planta]
P2	frente	x 287,5–400	1,125 × 2,17 (provisória), com vidro [#128]	—	para dentro, dobradiça à direita	[planta]
J6 jantar (alta)	esquerda	y 250–400, em frente à ilha	1,50 × 0,49	1,68 (topo 2,17)	a definir (padrão: maxim-ar); nada elétrico na parede abaixo	[#147, #151]
J5	frente	x 125–275	1,50 × 0,49	4,27 (topo 4,76)	maxim-ar com haste	[#148, #153]

Itens

Item	L × P (cm)	x, y	Encostado em	Origem
Bancada de pedra	65 × 345	347,5–412,5 / 0–345	parede da varanda, até a P3	[decisão #41]
Lava-louças	60 × 60	347,5–412,5 / 0–60	canto do fundo da bancada	[decisão cozinha]
Pia (cuba)	46 × 60	centro y 150, sob J3	bancada	[decisão cozinha]
Geladeira	75 × 70	122,5–197,5 / 0–70	parede da lavanderia	[decisão cozinha] [ref: Brastemp/Electrolux]
Torre quente	60 × 60	197,5–257,5 / 0–60	parede da lavanderia	[decisão cozinha] [ref: 60 × 60]
Ilha	120 × 170	117,5–237,5 / 185–355	solta	[decisão #41]
Cooktop 5 bocas	52 × 75	179,5–231,5 / 191–266 (6 cm das bordas de cima e da direita)	frente virada para a pia	[decisão #41] [ref: cooktop ~75 × 52]
Mesa 6 lugares	180 × 90	107,5–287,5 / 500–590	solta, 3 + 3 cadeiras	[decisão cozinha] [ref: Neufert]
Cadeiras	45 × 45	linhas y 455–500 e 590–635	mesa	[ref: Neufert]
Rack + TV	45 × 180	0–45 / 715–895	parede esquerda	[decisão sala]
Sofá em L	200 × 160 (fundo 95)	parte longa 210–305 / 705–905; perna curta 145–210 / 810–905	solto, de frente para a TV, perna para a esquerda na ponta da frente; fora do arco da P2 (folga 5,5)	[decisão #39, #146] [ref: Panero]

Espaços livres

Trecho	Livre	Mínimo	OK?
Bancada × ilha	110	110	sim
Geladeira × ilha	115	80	sim
Ilha × parede esquerda	117,5	80	sim
Frente do lava-louças	90	60	sim
Ilha × cadeiras	100	80	sim
Mesa × parede da varanda (caminho ao corredor)	125	80	sim
TV × sofá	165	—	sim
Sofá × parede direita (P2 → corredor)	107,5	80	sim
Sofá fora do arco da P2 (#146)	folga 5,5	—	sim
Parede oposta à pia livre	sim	—	sim

Pontos futuros

Pia e lava-louças: água e esgoto na parede da varanda. Sem tomada na ilha (#59); nada sob o piso (#67). Sem ar-condicionado. Frente da sala dá para a garagem (#125); mezanino futuro com escada a decidir (#128).

Dúvidas abertas

P2 e P3: medidas provisórias (#87, #88) e lado de abrir definido (#89). Sofá ajustado (#146).

Gás do cooktop [decisão #54]

Cooktop a gás; botijão P13 dentro de armário na ilha. Armário com ventilação na parte de baixo; regulador e mangueira certificados (INMETRO), trocados na validade; registro de fácil acesso; nada elétrico ou quente dentro do armário.

Escritório

Status: aprovada (12/10/2026), atualizada · Planta base: 04 v05 · 17/10/2026 · PDF: para-imprimir/01_planta_baixa_v8 e 02_planta_moveis_v8 · Decisões: #39, #125, #128 · decisões novas: #137, #144

Coordenadas: cm, a partir do canto de dentro FUNDO-ESQUERDA do cômodo (x → direita, y → frente).

Medidas

Interno 2,50 × 2,50 [planta].

Aberturas

Código	Parede	Posição	Vão	Peitoril	Abre	Origem
P1	fundo	x 150–237,5	0,875 × 2,17	—	para dentro, folha à direita	[planta]
J1g	frente	x 50–200	1,50 × 1,19	0,98	de correr, abre para a garagem	[#125, revisão 15/10]

Itens

Item	L × P (cm)	x, y	Encostado em	Origem
Mesa	120 × 60	190–250 / 110–230	parede do banheiro	[decisão escritório] [ref: 120 × 60]
Cadeira	48 × 48	132,5–180,5 / 146–194	—	[ref: Panero]
Ar-condicionado	80 × 20	parede do banheiro, y 130–210 (centro a 0,80 da frente), altura 2,25–2,55	em cima da mesa, alinhado com os quartos 1 e 2	[decisão #39]

Espaços livres

Trecho	Livre	Mínimo	OK?
Arco da porta × mesa	mesa começa 22,5 depois do arco	sem tocar	sim
Atrás da cadeira	132	60	sim

Garagem na frente [#125]

A J1g dá para dentro da garagem. Não deixar o carro ligado de frente para a janela; conferir no código de obras a ventilação pela garagem (se não puder, vira pergunta ao Diego). Condensadora do ar (CD) na fachada da frente, dentro da garagem, entre a PG3 e a J2 do banheiro (x 672–750 da planta, est.; conferir a medida do aparelho comprado) (05 v12, 11 v6).

Banheiro social

Status: aprovada (12/10/2026), atualizada · Planta base: 04 v05 · 17/10/2026 · PDF: para-imprimir/01_planta_baixa_v8, 02_planta_moveis_v8, 04_canos_sob_radier_v16, 06_agua_fria_v12 · Decisões: #79, #128

Coordenadas: cm, a partir do canto de dentro FUNDO-ESQUERDA do cômodo (x → direita, y → frente).

Medidas

Interno 1,875 × 2,50 [planta].

Aberturas

Código	Parede	Posição	Vão	Peitoril	Abre	Origem
P1	fundo	x 12,5–100	0,875 × 2,17	—	para dentro	[planta]
J2	frente (dentro do box)	x 62,5–125	0,625 × 0,63	1,54	—	[planta]

Itens

Item	L × P (cm)	x, y	Encostado em	Origem
Box de fora a fora	187,5 × 100	y 150–250	parede da frente	[decisão banheiros]
Vidro fixo do box	110	lado direito, y 150	vaso	[decisão banheiros]
Entrada do box (aberta)	77,5	lado esquerdo	—	[decisão banheiros]
Pia com gabinete	60 × 45	parede direita, y 5–65	parede direita	[ref: 60 × 45]
Vaso com caixa acoplada	38 × 65	parede direita, y 95–133	parede direita, junto do vidro	[decisão banheiros] [ref: Deca/Celite]

Espaços livres

Trecho	Livre	Mínimo	OK?
Frente do vaso	122,5	60	sim
Vaso × vidro do box	17 (eixo do vaso a 36)	—	sim
Pia × vaso	30	—	sim
Arco da porta × pia	não se tocam	—	sim

Pontos futuros

Água por cima, pela canaleta da fiada 16 (#79, 06 v12; descida AD em Y 131,25 no social e 118,75 na suíte); esgoto do vaso e ralo no piso; a caixa do box (E9) desce ~20 cm com prolongamento e recebe também o cano do ralo do corredor RA2, que passa sob a soleira da P1 [#157]; válvula de ar VA1 no ramal do vaso, dentro do gabinete da pia (04 v15). Ralo no box.

Quarto 1 (adolescente)

Status: aprovada (12/10/2026), atualizada · Planta base: 04 v05 · 17/10/2026 · PDF: para-imprimir/01_planta_baixa_v8 e 02_planta_moveis_v8 · Decisões: #39, #154

Coordenadas: cm, a partir do canto de dentro FUNDO-ESQUERDA do cômodo (x → direita, y → frente).

Medidas

Interno 3,00 × 3,00 + mini corredor de entrada 1,00 × 0,75 [planta]. Laje: cobre o quarto, a entrada e o roupeiro do corredor (1,875 × 0,625) — 10,92 m² [decisão #154; PDF 08_laje_medidas_v7].

Aberturas

Código	Parede	Posição	Vão	Peitoril	Abre	Origem
Entrada (mini corredor)	fundo	x 0–100	—	—	—	[planta]
J1	frente	x 75–225	1,50 × 1,19	0,98	—	[planta]

Itens (opção F, escolhida pelo Diego)

Item	L × P (cm)	x, y	Encostado em	Origem
Guarda-roupa	200 × 60	100–300 / 0–60	parede do fundo	[decisão #39]
Cama solteirão	96 × 203	204–300 / 97–300	parede do quarto 2, cabeceira na janela	[decisão #39]
Mesa de estudos com gaveteiro	170 × 60	0–170 / 240–300	parede da janela, canto esquerdo, de frente para a janela	[decisão #39]
Cadeira	48 × 48	76–124 / 186–234	—	[ref: Panero]
Ar-condicionado	80 × 20	parede direita, y 180–260 (centro a 0,80 da frente), altura 2,25–2,55	acima da cama, perto da cabeceira; alinhado com escritório e quarto 2	[decisão #39]

Espaços livres

Trecho	Livre	Mínimo	OK?
Frente do guarda-roupa × pé da cama	37	60	NÃO — aceito pelo Diego; recomendado guarda-roupa com portas de correr
Frente do guarda-roupa × cadeira	126	60	sim
Entrada × mesa (parede do banheiro livre)	240	80	sim
Mesa × cama	34	—	sim

Quarto 2

Status: aprovada (12/10/2026), atualizada · Planta base: 04 v05 · 17/10/2026 · PDF: para-imprimir/01_planta_baixa_v8 e 02_planta_moveis_v8 · Decisões: #39, #154

Coordenadas: cm, a partir do canto de dentro FUNDO-ESQUERDA do cômodo (x → direita, y → frente).

Medidas

Interno 3,00 × 3,00 + mini corredor de entrada 1,00 × 0,75 [planta]. Laje: cobre o quarto, a entrada e o roupeiro do corredor (1,875 × 0,625) — 10,92 m² [decisão #154; PDF 08_laje_medidas_v7].

Aberturas

Código	Parede	Posição	Vão	Peitoril	Abre	Origem
Entrada (mini corredor)	fundo	x 0–100	—	—	—	[planta]
J1	frente	x 75–225	1,50 × 1,19	0,98	—	[planta]

Itens

Item	L × P (cm)	x, y	Encostado em	Origem
Guarda-roupa	200 × 60	100–300 / 0–60	parede do fundo	[decisão quarto 2]
Cama A (sob a janela)	88 × 188	112–300 / 212–300	cabeceira na parede da suíte	[decisão quarto 2] [ref: 88 × 188]
Cama B	88 × 188	0–88 / 112–300	parede do quarto 1, cabeceira para o fundo	[decisão quarto 2]
Ar-condicionado	80 × 20	parede direita, y 180–260 (centro a 0,80 da frente), altura 2,25–2,55	perto da cabeceira da cama A, alinhado com escritório e quarto 1	[decisão #39]

Espaços livres

Trecho	Livre	Mínimo	OK?
Frente do guarda-roupa × cama A	152	60	sim
Entrada × cama B	112	80	sim
Entre as camas (canto)	24	—	sim

Suíte e closet

Status: aprovada (12/10/2026), atualizada · Planta base: 04 v05 · 17/10/2026 · PDF: para-imprimir/01_planta_baixa_v8 e 02_planta_moveis_v8 · Decisões: #39

Coordenadas: cm, a partir do canto de dentro FUNDO-ESQUERDA do cômodo (x → direita, y → frente).

Medidas

Suíte 3,00 × 4,875 + closet 2,00 × 2,25 aberto para a suíte [planta].

Aberturas

Código	Parede	Posição	Vão	Peitoril	Abre	Origem
P1	esquerda	y 12,5–100	0,875 × 2,17	—	para dentro	[planta]
J1	frente	x 75–225	1,50 × 1,19	0,98	—	[planta]
Passagem para o closet	direita	y 0–150	—	—	—	[planta]

Itens

Item	L × P (cm)	x, y	Encostado em	Origem
Cama king	193 × 203	0–203 / 244,5–437,5	cabeceira na parede da porta, mais perto da janela	[decisão #39] [ref: 193 × 203]
Criados-mudos (2)	45 × 40	0–40 / 199,5–244,5 e 437,5–482,5	parede da porta	[ref: 45 × 40]
Ar-condicionado	80 × 20	parede do banheiro (direita), y 301–381, altura 2,25–2,55	de frente para a cama	[decisão #39]
Guarda-roupa em L — perna do fundo	400 × 60	112,5–512,5 / 0–60	parede do fundo	[decisão closet]
Guarda-roupa em L — perna da direita	60 × 165	452,5–512,5 / 60–225	parede da direita do closet	[decisão closet]

Espaços livres

Trecho	Livre	Mínimo	OK?
Corredor da suíte (guarda-roupa × parede do banheiro)	90	80	sim
Closet (passagem até o banheiro)	140	80	sim
Guarda-roupa × cama	184	60	sim
Pé da cama × parede	97	50	sim
Lateral da cama (lado da janela)	50	50	sim (no mínimo)
Arco da porta × guarda-roupa	não se tocam	—	sim

Banheiro da suíte

Status: aprovada (12/10/2026), atualizada · Planta base: 04 v05 · 17/10/2026 · PDF: para-imprimir/01_planta_baixa_v8, 02_planta_moveis_v8, 04_canos_sob_radier_v15, 06_agua_fria_v12 · Decisões: #79, #90, #128

Coordenadas: cm, a partir do canto de dentro FUNDO-ESQUERDA do cômodo (x → direita, y → frente).

Medidas

Interno 2,00 × 2,50 [planta].

Aberturas

Código	Parede	Posição	Vão	Peitoril	Abre	Origem
P1	fundo	x 12,5–100	0,875 × 2,17	—	para dentro	[planta]
J2	frente (dentro do box)	x 62,5–125 (#90)	0,625 × 0,63	1,54	—	[planta]

Itens

Item	L × P (cm)	x, y	Encostado em	Origem
Box de fora a fora	200 × 100	y 150–250	parede da frente	[decisão banheiros]
Vidro fixo do box	110	lado direito, y 150	vaso	[decisão banheiros]
Entrada do box (aberta)	90	lado esquerdo	—	[decisão banheiros]
Pia com gabinete	60 × 45	parede direita, y 5–65	parede direita	[ref: 60 × 45]
Vaso com caixa acoplada	38 × 65	parede direita, y 95–133	parede direita, junto do vidro	[decisão banheiros] [ref: Deca/Celite]

Espaços livres

Trecho	Livre	Mínimo	OK?
Frente do vaso	135	60	sim
Vaso × vidro do box	17 (eixo do vaso a 36)	—	sim
Pia × vaso	30	—	sim
Arco da porta × pia	não se tocam	—	sim

Pontos futuros

Água por cima, pela canaleta da fiada 16 (#79, 06 v12); esgoto do vaso e ralo no piso; válvula de ar VA2 no ramal do vaso, dentro do gabinete da pia (04 v15). Ralo no box.

Lavanderia

Status: aprovada (12/10/2026), atualizada · Planta base: 04 v05 · 18/10/2026 · decisões até #157 · PDF: para-imprimir/01_planta_baixa_v8, 02_planta_moveis_v8 (máquinas a 10 cm da parede; passagem de 70 aceita pelo Diego, #156), 04_canos_sob_radier_v16 (v15 em antigos), 06_agua_fria_v12 (v11 em antigos) · Decisões: #41, #90, #128, #135, #150, #157

Coordenadas: cm, a partir do canto de dentro FUNDO-ESQUERDA do cômodo (x → direita, y → frente).

Medidas

Interno 2,50 × 2,00 [planta].

Aberturas

Código	Parede	Posição	Vão	Peitoril	Abre	Origem
P1	direita (varanda)	y 75–162,5 [#41, #90]	0,875 × 2,17	—	para a varanda, folha para o fundo	[planta]
J2	fundo	x 87,5–150 (#90)	0,625 × 0,63	1,54	—	[planta]

Itens

Item	L × P (cm)	x, y	Encostado em	Origem
Máquina 1 (15 kg)	70 × 70	0–70 / 10–80	parede do fundo, com ~10 cm livres atrás (est.)	[decisão lavanderia: largura 70] [ref: fundo 70 — conferir no modelo] [parecer hidráulico 17/10, item 10]
Máquina 2 (15 kg)	70 × 70	70–140 / 10–80	idem	idem
Tanque com torneira	60 × 55	140–200 / 0–55	parede do fundo	[ref: 60 × 55]
Bancada ao lado do tanque	50 × 65	200–250 / 0–65	parede do fundo, até a parede da varanda	[decisão #41]
Tanquinho	50 × 50	0–50 / 150–200	canto de baixo à esquerda; esvazia por mangueira no ralo RA1 [#157]	[decisão lavanderia] [ref: conferir no modelo]

Atrás das máquinas ficam a saída do esgoto (~0,88), a torneira (~1,10) e a tomada (1,30): os ~10 cm (est.) são para mangueira, sifão e registro — conferir no manual da máquina de 15 kg [parecer hidráulico 17/10, item 10; plano único 17/10, item 13].

Espaços livres

Trecho	Livre	Mínimo	OK?
Máquinas × tanquinho	70 (com as máquinas 10 cm afastadas, est.)	80	aceito pelo Diego com 70 [decisão #156]
Frente da porta	livre	—	sim

Pontos futuros

Toda a água e esgoto na parede do fundo; tanquinho no canto de baixo. Ralo no piso RA1 [#157, muda a #128]: caixa sifonada 150 em x 125 · y 147,5 do cômodo (X 300 · Y 1065 do canto 1, est.), no meio do piso livre entre as máquinas e o tanquinho, com caída só num círculo de Ø 0,90 (est.) em volta, 1 cm mais baixo no ralo; o resto do piso fica plano. Saída do esgoto das máquinas (E4/E5) na fiada 13 (~0,88, est.), abaixo da cinta 14, com sifão [decisão #135] — conferir no manual da máquina de 15 kg; se pedir mais alto, fiada 15 (~1,02, est.). O tanquinho não tem mais cano de esgoto na parede (o E3 saiu, #157): a mangueira dele vai até o RA1. Água pela parede de fora (AF5/AF6/AF7, 06 v12): o cano de 32 mm corre por fora a ~2,30 (est.), acima da J2, e a descida da AF6 fica AO LADO da J2, nunca na frente dela [#120; plano único 17/10, itens 12 e 13]. Ver especificacoes/13_agua_fria.md.

Despensa

Status: aprovada (12/10/2026), atualizada · Planta base: 04 v05 · 17/10/2026 · 17/10/2026: prateleira direita encurtada (padrão, aguardando ok do Diego) · PDF: para-imprimir/01_planta_baixa_v8 e 02_planta_moveis_v8 · Decisões: #90

Coordenadas: cm, a partir do canto de dentro FUNDO-ESQUERDA do cômodo (x → direita, y → frente).

Medidas

Interno 1,50 × 2,00 [planta].

Aberturas

Código	Parede	Posição	Vão	Peitoril	Abre	Origem
P1	frente (cozinha)	x 25–112,5 (#90)	0,875 × 2,17	—	para a cozinha	[planta]

Itens

Item	L × P (cm)	x, y	Encostado em	Origem
Prateleiras esquerda	40 × 200	0–40 / 0–200	parede esquerda	[decisão despensa]
Prateleiras fundo	70 × 40	40–110 / 0–40	parede do fundo	[decisão despensa]
Prateleiras direita	40 × 175 (est.)	110–150 / 0–175 (est.)	parede direita; termina 25 cm (est.) antes da parede da porta para deixar livre a caixa D2/D3 (x 131,25, a 1,10; spec 12) — padrão, aguardando ok do Diego	[decisão despensa; parecer eletricista final 17/10, item 11]

Espaços livres

Trecho	Livre	Mínimo	OK?
Meio	70	60	sim
