Radier
Ir para um assunto (9)
Coordenadas da extensão: cm, a partir do canto de FORA fundo-esquerda (x → direita, y → frente). Tabelas de arranques, pilares (PV) e torre (PT): a partir do CANTO 1 (frente-esquerda, o do esquadro), X → direita, Y da frente para o fundo.

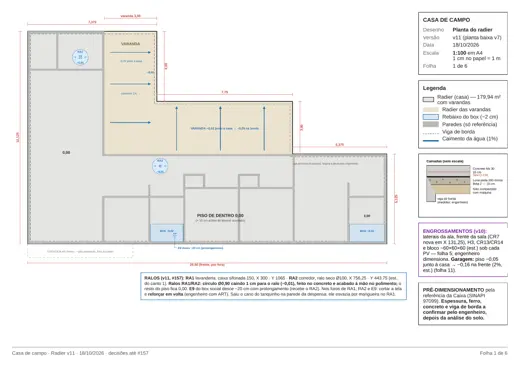

Extensão [decisão #42]
Casa + varanda do fundo + varanda lateral. Garagem: piso de concreto separado (decisão #20). Área gourmet: fora do projeto por enquanto. Contorno (face de fora das paredes / borda das varandas): (0,0) → (737,5,0) → (737,5,400) → (1512,5,400) → (1512,5,700) → (2050,700) → (2050,1212,5) → (0,1212,5). Área 179,94 m² (casa 135,69 + varandas 44,25) · perímetro 65,25 m [planta].
Níveis [decisão #42]
| Local | Nível |
|---|---|
| Piso de dentro | 0,00 = 15 cm acima do terreno acertado |
| Varandas | −0,02 junto à casa, caimento 1% para fora, −0,05 na borda |
| Ralos RA1 (lavanderia) e RA2 (corredor) [#157] | círculo Ø 0,90 (est.) em volta de cada ralo, 1 cm mais baixo no ralo (−0,01); feito no concreto e acabado à mão no polimento (fica com tom um pouco diferente); resto a 0,00. RA1 X 300 · Y 1065, RA2 X 756,25 · Y 443,75 (est.) |
| Box dos 2 banheiros | −0,02 (rebaixo no radier): x 700–887,5 e 1837,5–2037,5, y 1100–1200 |
| Garagem (piso separado) | −0,05 junto à casa → −0,16 na frente (2% em 5,50 m) (est.), ≥3 cm abaixo da soleira da P2 [parecer estrutural 17/10, item 8; a "−0,05 a −0,10" antiga não fechava com 2%] |
Camadas — PRÉ-DIMENSIONAMENTO, a confirmar pelo engenheiro após análise do solo [ref: SINAPI 97099, Caixa]
| Camada | Especificação |
|---|---|
| Solo | compactado com máquina |
| Lastro | brita 2, 10 cm |
| Separação | lona preta 200 micras, sobreposição 30 cm |
| Armadura | tela soldada Q-138 (CA-60, 4,2 mm, malha 10 × 10); posição e nº de camadas: engenheiro |
| Concreto | fck 30, 15 cm |
| Viga de borda | escavada no perímetro; largura e altura: engenheiro |

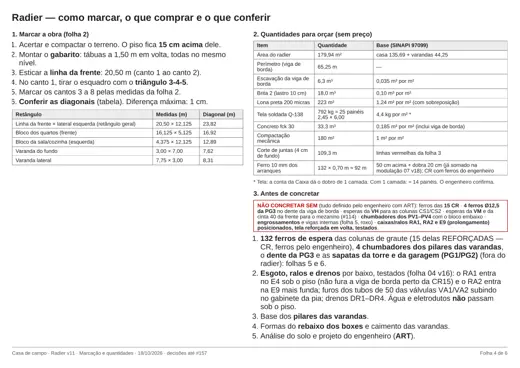

Quantidades (sem preço) [ref: coeficientes SINAPI 97099 × 179,94 m²]
Escavação viga de borda 6,3 m³ · brita 2 18,0 m³ · lona 223 m² · tela Q-138 792 kg (≈ 25 painéis 2,45 × 6,00; 1 camada ≈ 14) · concreto 33,3 m³ · compactação 180 m².
Esquadro — diagonais (medidas por fora)
| Retângulo | Medidas | Diagonal |
|---|---|---|
| Geral (frente × lateral esquerda) | 20,50 × 12,125 | 23,82 |
| Bloco dos quartos | 16,125 × 5,125 | 16,92 |
| Bloco sala/cozinha | 4,375 × 12,125 | 12,89 |
| Varanda do fundo | 3,00 × 7,00 | 7,62 |
| Varanda lateral | 7,75 × 3,00 | 8,31 |
Pendências antes de concretar

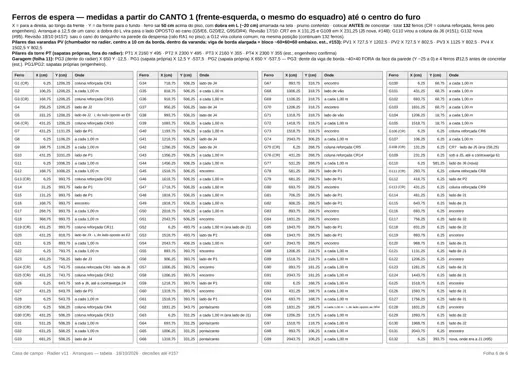

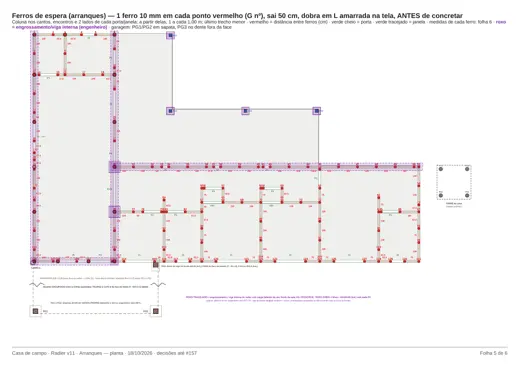

- 132 ferros de espera (arranques) das colunas de graute [#92, #95, #100, #113, #148, #151, #95]: 1 ferro 10 mm por ponto (as 15 colunas reforçadas CR1–CR15 da ala sala/cozinha com ferros definidos pelo engenheiro), sai 50 cm acima do piso, dobra em L (~20 cm) amarrada na tela, no prumo, antes de concretar. Nenhum trecho passa de 1,00 m e todo vão tem coluna dos 2 lados (cumpre a #95). Ferro dos arranques ≈92 m (132 × 0,70). Planta e tabela: folhas 5 e 6 da 03 v10 (mesma numeração da 07 v19 e da tabela da 14_modulacao). Arranque a 12,5 de um cano: a dobra do L vira para o lado OPOSTO ao cano (G5/E6, G20/E2, G95/DR4).
- O que mudou (17/10), antes do radier:
- Janela do mezanino J5 nova (x 137,5–287,5) [#148]: a coluna reforçada CR7 muda de X 156,25 para X 131,25 (Y 6,25, mesmos ferros reforçados); a G109 muda de X 181,25 para X 231,25 (Y 6,25), a 1,00 m da CR7 nova, e a G110 (X 256,25) sai da frente. A G109 fica embaixo da J5 e para na contraverga da fiada 61 (folha 07 v19). Lado direito da J5 = CR8 (X 293,75), que já existe. Fica 130.
- Janela alta do jantar J6 na parede esquerda, y 475–625 da planta [#151]: entra a G110 em X 6,25 · Y 581,25 (y 631,25 da planta), ombreira do lado da frente. A ombreira do lado da cozinha é a CR3 (X 6,25 · Y 743,75), que já existe e apoia a viga VT1. A coluna G26 (Y 643,75) fica embaixo da janela e para na contraverga da fiada 24. Volta a 131.
- A J1 antiga do jantar (y 725–875 da planta) sai e o trecho vira parede cheia: G52 (Y 493,75) e G63 (Y 331,25) ficam como colunas comuns, no mesmo lugar (nenhum arranque se move).
- Trecho onde era a J1 do jantar (G52 em Y 493,75 até G63 em Y 331,25): entra 1 coluna nova em X 6,25 · Y 393,75 (y 818,75 da planta, 1,00 m depois da G52, regra #95), porque sem a J1 o trecho G52–G63 ficaria com 1,625 m sem coluna. Total 132.
- Número de cada coluna nova: na 07 v19 / 03 v10.
- O que mudou (17/10), antes do radier:
- Engrossamentos e vigas internas (engenheiro com ART): laterais da ala, frente da sala (CR6–CR9, acompanhando a CR7 nova em X 131,25 [#148]), H3, quadrados sob CR13/CR14 e bloco ~60×60×60 (est.) sob cada PV [#153] (folha 5, roxo).
- 4 chumbadores dos pilares de metalon das varandas [#116, #120] (centro a 10 cm da borda, dentro da varanda, est.): PV1 X 727,5 Y 1202,5 · PV2 X 727,5 Y 802,5 · PV3 X 1125 Y 802,5 · PV4 X 1502,5 Y 802,5. Posição mantida.
- Bloco: de ~40×40×40 para ~60×60×60 (est.) [#153; parecer estrutural 17/10, item 10]. Com vento, o PV2 puxa ~20 kN para cima (est.) e o bloco de 40 pesava só ~1,5 kN.
- O bloco fica ligado à viga de borda alargada e à tela do radier.
- Em cada pilar, 4 chumbadores de 1/2" com gancho, ancorados no bloco, para a chapa de base 200×200×9,5 [parecer estrutural 17/10, seção 7].
- Altura do topo da chapa dos pilares (telhado novo, #152): PV1 2,59 · PV2–PV4 3,19 (detalhe na 15_telhado).
- Tamanho final do bloco e dos chumbadores: engenheiro com ART.
- Torre da caixa d'água [#108, #111]: fora do radier, 4 pilares PVC 200 com sapatas próprias: PT1 X 2160 Y 495 · PT2 X 2300 Y 495 · PT3 X 2160 Y 355 · PT4 X 2300 Y 355 (est.; engenheiro confirma).
- Esgoto, ralos e drenos por baixo, testados (04_canos_sob_radier_v16): o RA1 (ralo da lavanderia) entra no E4 sob o piso [#157] (não fura a viga de borda perto da CR15); furos dos tubos de 50 das válvulas VA1/VA2 no gabinete da pia; drenos DR1–DR4. Água e eletrodutos NÃO passam sob o piso [#67, #79].
- Ralos RA1, RA2 e E9 funda [#157]: atravessam a laje inteira; tela cortada com reforço em volta de cada furo (bitola e posição: engenheiro com ART); lona cortada em cruz, dobrada no corpo e vedada; E9 com prolongamento ~20 cm, envelopada. Juntas de corte perto dos círculos (X 737,5 no RA2, Y 1012,5 no RA1) e laje de 14 cm no centro dos círculos: engenheiro confirma.
- Análise do solo e projeto do engenheiro com ART (radier, sapatas da torre, ferros das CR).
- NÃO CONCRETAR SEM (definido pelo engenheiro com ART): ralos RA1 e RA2 e a E9 com prolongamento posicionados, nivelados, com tela reforçada e testados [#157] · ferros das 15 CR (com a CR7 já em X 131,25) · 4 Ø12,5 da PG3 · esperas da VH (CS1/CS2) · esperas da VM e da cinta 40 da frente (#114) · chumbadores dos PV1–PV4 com bloco ~60×60×60 (est.) · engrossamentos · os 132 arranques (com a G109 em X 231,25, a G110 da J6 em Y 581,25 e a G132 em Y 393,75).
- Os chumbadores do telhado novo (#152) ficam nas paredes (cintas, canaletas, colunas e vigas de concreto), não no radier: lista na 14_modulacao e na 15_telhado.

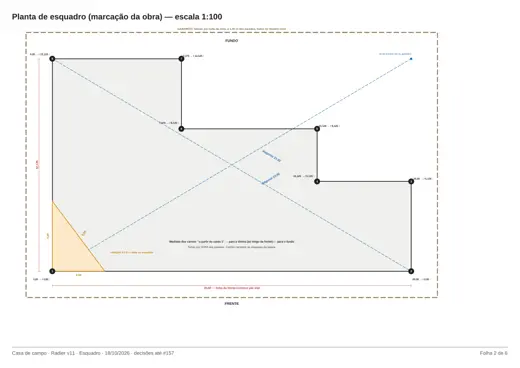

Esquadro (planta de esquadro — folha 2 do PDF) [decisão #43]
Cantos por fora, medidos a partir do canto 1 (frente-esquerda): → ao longo da frente / ↑ para o fundo. 1 (0 / 0) · 2 (20,50 / 0) · 3 (20,50 / 5,125) · 4 (15,125 / 5,125) · 5 (15,125 / 8,125) · 6 (7,375 / 8,125) · 7 (7,375 / 12,125) · 8 (0 / 12,125). Gabarito de tábuas a 1,50 m; esquadro no canto 1 pelo triângulo 3-4-5; diagonais da tabela (tolerância 1 cm).

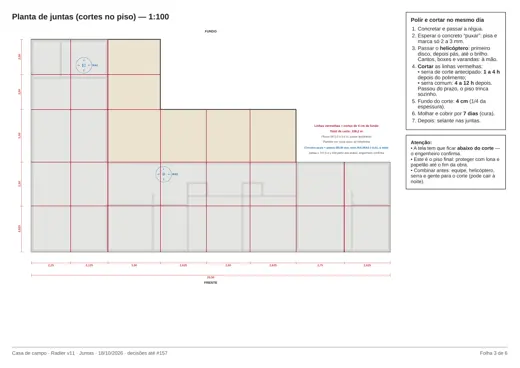

Polimento e juntas [decisão #43] [ref: NRMCA CIP 6]
Piso polido no mesmo dia da concretagem (helicóptero). Juntas em grade regular, ignorando as paredes. Linhas de corte (cm, mesma origem do contorno): x = 225, 437,5 (0–1212,5); x = 737,5, 1000, 1250 (400–1212,5); x = 1512,5, 1787,5 (700–1212,5); y = 200 e 400 (x 0–737,5); y = 700 (x 0–1512,5); y = 950 (x 0–2050). Placas de 2,0 a 3,0 m, lado maior ≤ 1,5 × menor. Total de corte 109,25 m. Fundo do corte 4 cm (≥ 1/4 de 15 cm). Prazo do corte: serra de corte antecipado 1–4 h após o polimento; serra comum 4–12 h. Cura úmida 7 dias; selante depois. Pendente engenheiro: tela abaixo do corte.
Garagem [#125, #127, #128]
PG3 (pilastra de trás da garagem) nasce no radier: alargar a viga de borda ~40×40 em X 650 · Y −12,5 (canto 1) e deixar 4 ferros Ø12,5 antes de concretar (est.). PG1/PG2 em sapatas próprias (X 12,5 e 650 · Y −537,5). Piso da garagem separado, −0,05 junto à casa → −0,16 na frente (est.). Folhas 03 v10 e 11 v6. Dente FORA da face da parede (Y −25 a 0). Tamanho das sapatas PG1/PG2: engenheiro (o 04 usa 1,00 × 1,00 est. para afastar o biodigestor ≥1,50 — reconferir se for maior). Coletor de esgoto de 100 sob o piso da garagem envelopado e testado antes das sapatas e do piso.
